Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

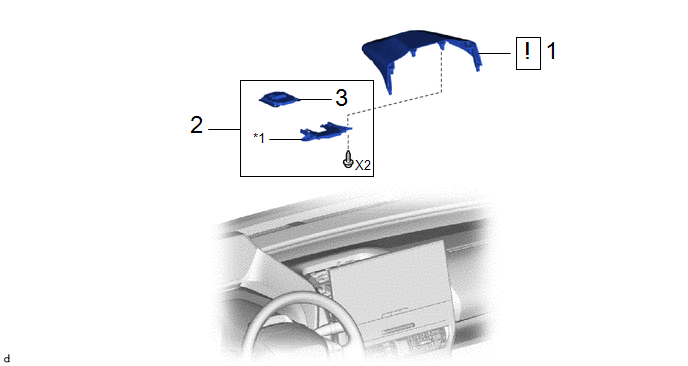

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

PANNEAU DE FINITION CENTRAL SUPERIEUR DE TABLEAU DE BORD

55422C

-

-

2

ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT

-

-

-

-

3

ENSEMBLE D'ANTENNE DE NAVIGATION

86860

-

-

-

*1

SUPPORT D'ANTENNE DE NAVIGATION

-

-

PROCÉDURE

1. DEPOSER LE PANNEAU DE FINITION CENTRAL SUPERIEUR DE COMBINE D'INSTRUMENTS

Cliquer ici

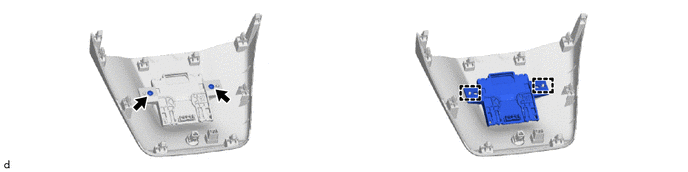

2. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT

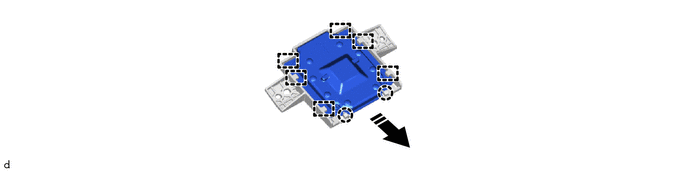

3. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION

Déposer dans ce sens

-

-

Antenne De Navigation
...
