DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

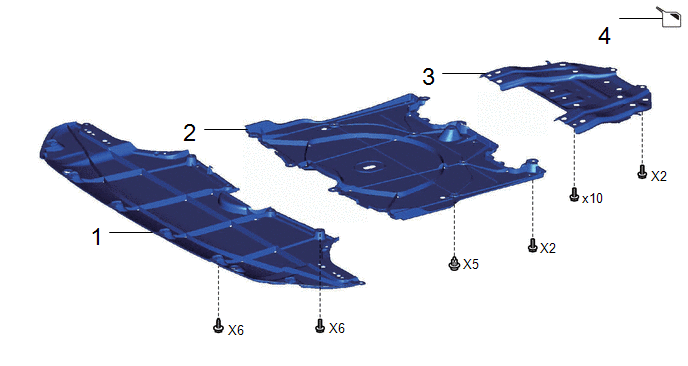

PIECES CONSTITUTIVES (DEPOSE).png)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
2 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
|
3 | SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT |
51403E | - |
- | - |
|
4 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
|
- |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

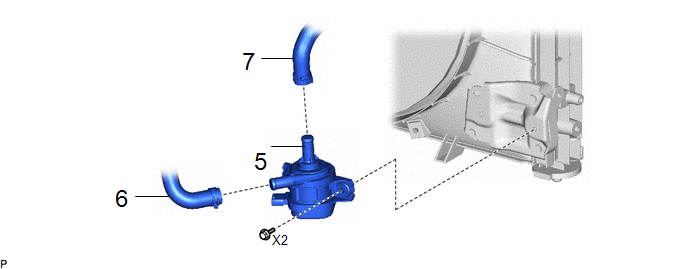

5 | ENSEMBLE DE POMPE A EAU AVEC MOTEUR |
G9040A | - |
- | - |
|
6 | ENSEMBLE DE DURITE DE POMPE A EAU EV N° 1 |
G9390 | - |
- | - |
|
7 | DURITE DE DERIVATION D'EAU EV N° 1 |
G9371 | - |
- | - |
PROCÉDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
.gif)
2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici

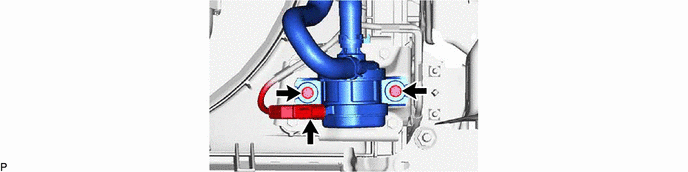

5. DEBRANCHER L'ENSEMBLE DE POMPE A EAU AVEC MOTEUR

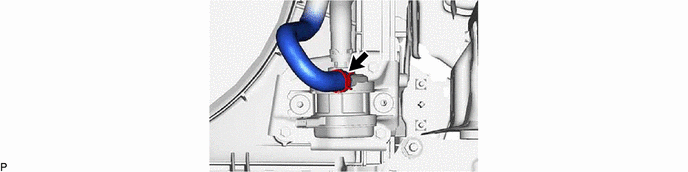

6. DEBRANCHER L'ENSEMBLE DE DURITE DE POMPE A EAU EV N° 1
7. DEBRANCHER LA DURITE DE DERIVATION D'EAU EV N° 1
