DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant la dépose/repose de l'ECU de carrosserie du réseau multiplex, sont indiquées ci-dessous.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum.
  Système de feux de route adaptatifs

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

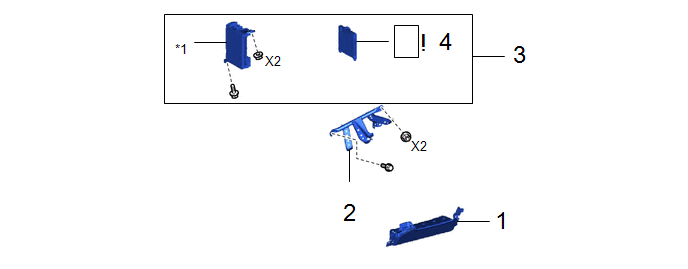

Procédure		N° de référence
1	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1	73900	-	-	-
2	SOUS-ENSEMBLE DE RENFORT ENTRE LE TABLEAU DE BORD ET L'AUVENT N° 3	55308B	-	-	-
3	ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE AVEC ECU DE CARROSSERIE DU RESEAU MULTIPLEX	-		-	-
4	(ECU DE CARROSSERIE DU RESEAU MULTIPLEX)	89221		-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

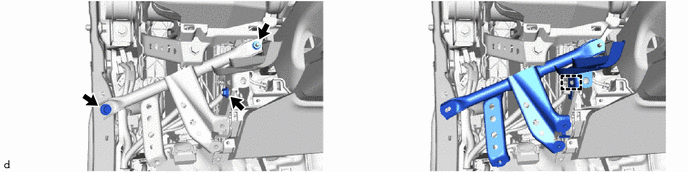

2. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD AU RENFORT D'AUVENT N° 3

3. DEPOSER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE AVEC L'ECU DE CARROSSERIE DU RESEAU MULTIPLEX

CONSEIL:

Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

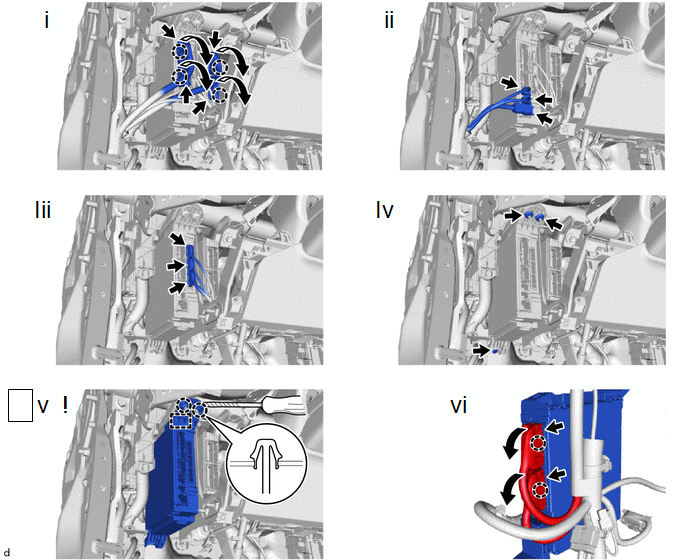

(1) Libérer les griffes pour débrancher les 4 connecteurs de levier, comme indiqué sur le schéma.

(2) Débrancher les 3 connecteurs.

(3) Débrancher les 3 connecteurs.

(4) Déposer les 2 écrous et le boulon.

(5) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et le guide pour détacher l'ensemble de boîtier de distribution électrique avec ECU de carrosserie du réseau multiplex.

(6) Libérer les griffes pour débrancher les 2 connecteurs de levier, comme indiqué sur le schéma, et déposer l'ensemble de boîtier de distribution électrique avec ECU de carrosserie du réseau multiplex.

4. DEPOSER L'ECU DE CARROSSERIE DU RESEAU MULTIPLEX

REMARQUE: Ne pas toucher le connecteur de l'ECU de carrosserie du réseau multiplex.

	Appuyer		Basculement vers le haut
	Déposer dans cette Direction (1)		Déposer dans ce sens (2)

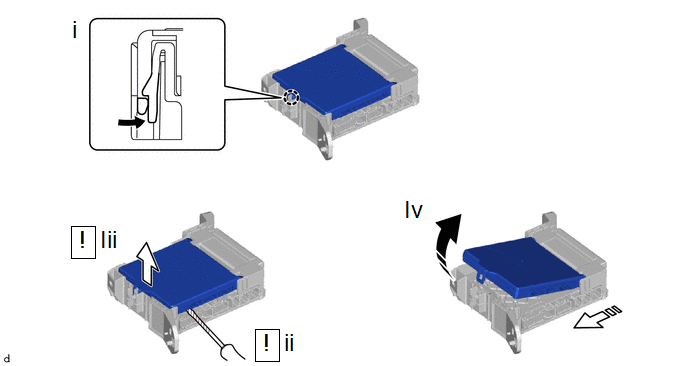

(1) Appuyer sur la griffe du bloc de jonction de tableau de bord, comme indiqué sur le schéma, afin de relâcher le verrou.

(2) Lorsque le verrou de l'ensemble de boîtier de distribution électrique est libéré, introduire horizontalement un tournevis, dont la pointe a été préalablement entourée de ruban adhésif, entre l'ECU de carrosserie du réseau multiplex et l'ensemble de boîtier de distribution électrique.

REMARQUE:

• Utiliser un tournevis d'un diamètre compris entre 5,0 mm (0,197 po) et 6,3 mm (0,248 po) et d'une longueur d'environ 90 mm (3,54 po).
• Ne pas introduire le tournevis sous la douille de connecteur d'ECU de carrosserie du réseau multiplex.

(3) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, soulever avec précaution l'ECU de carrosserie du réseau multiplex dans la position où le connecteur se débranche.

REMARQUE:

Ne pas tordre le tournevis pour soulever l'ECU de carrosserie du réseau multiplex.

(4) Déposer l'ECU de carrosserie du réseau multiplex comme indiqué sur le schéma.
