DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant dépose/repose d'ECU du portail d'accès au réseau, sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| ECU du portail d'accès au réseau |
Mettre à jour de la clé de sécurité de l'ECU |
L'historique de commande de véhicule (RoB) est enregistré |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

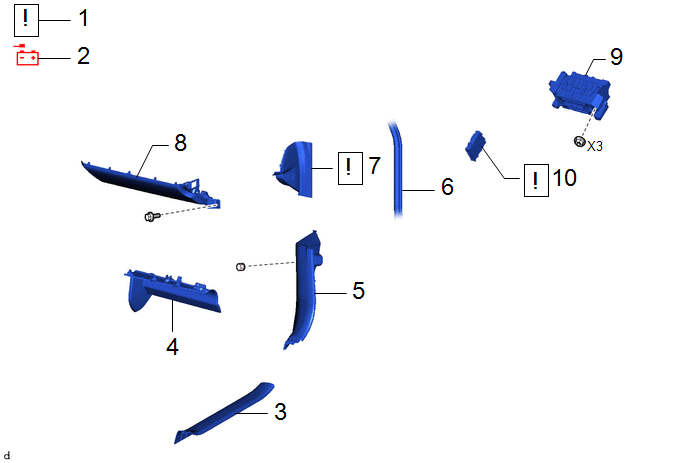

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
5 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
6 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
7 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E |
|
- | - |
|
8 | SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR |
55303B | - |
- | - |
|
9 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
|
10 | ECU DE PORTAIL D'ACCES AU RESEAU |
89111 |
|
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant le débranchement du câble de la borne négative (-) de la batterie auxiliaire peut être requis.
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
3. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
5. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT
Cliquer ici
6. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
7. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1
|
|
8. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
Cliquer ici
9. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
|

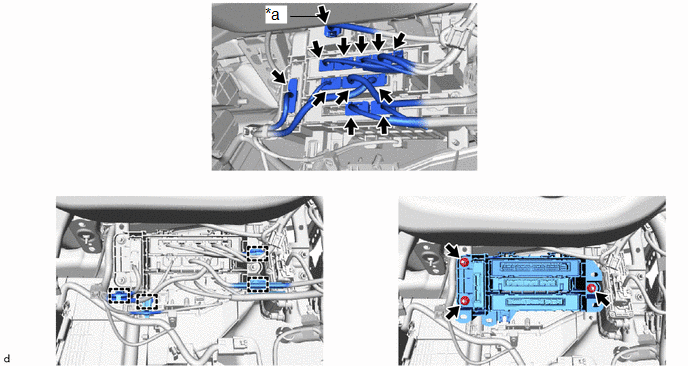

*a | Avec faisceau de câbles |
- | - |
10. DEPOSER L'ECU DU PORTAIL D'ACCES AU RESEAU
|
REMARQUE:
|

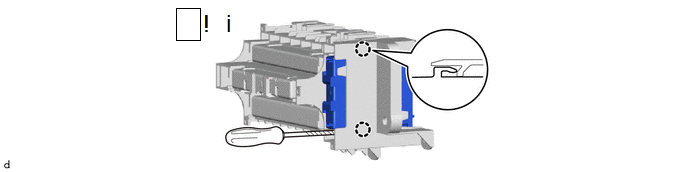

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ECU du portail d'accès au réseau.
