POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

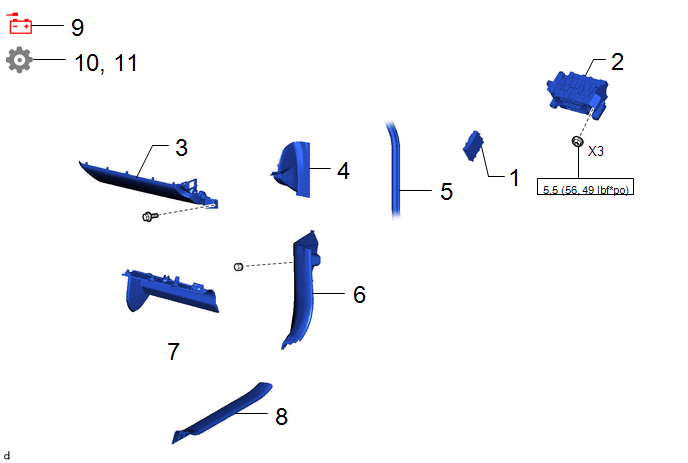

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECU DE PORTAIL D'ACCES AU RESEAU |
89111 | - |
- | - |
|
2 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD |
55303B | - |
- | - |
|
4 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E | - |
- | - |
|
5 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
6 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
7 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
8 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
9 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
10 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
|
11 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE |
- | - |
- |
|
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ECU DU PORTAIL D'ACCES AU RESEAU
2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
3. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
4. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1
5. CONNECTER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE
6. REPOSER LE PANNEAU LATERAL DE GARNISSAGE D'AUVENT DROIT
7. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
8. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
9. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici .gif)
10. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
Cliquer ici
11. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
