REMONTAGE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
CONSEIL:
Effectuer la dépose et la repose du piston de frein à disque avant, du soufflet de cylindre et du joint de piston, un côté à la fois.

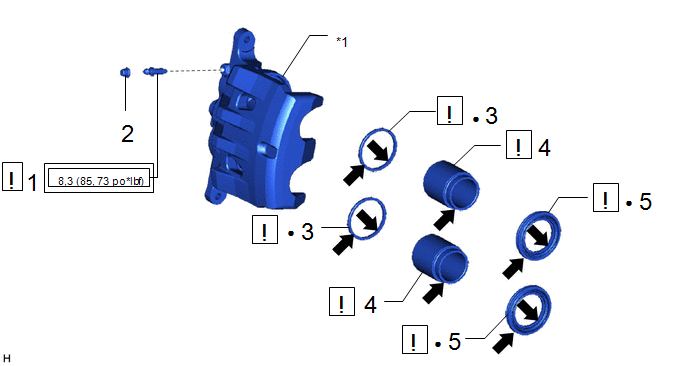

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
47547B |
|
- | - |
|
2 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
31478B | - |
- | - |
|
3 | JOINT DE PISTON |
- |
|
- | - |
|
4 | PISTON DE FREIN A DISQUE AVANT |
47731 |
|
- | - |
|
5 | SOUFFLET DE CYLINDRE |
- |
|
- | - |
|
*1 | CYLINDRE DE FREIN A DISQUE AVANT |
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
.png) |
Graisse au glycol à base de savon de lithium |
- | - |
PROCÉDURE

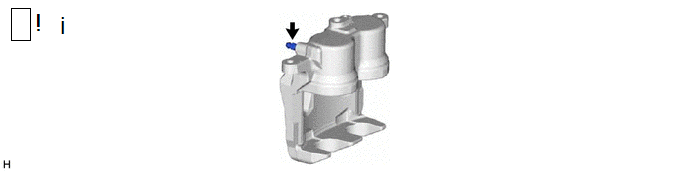

1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DU FREIN A DISQUE AVANT
(1) Reposer provisoirement le bouchon de purge du frein à disque avant sur le cylindre de frein à disque avant.
CONSEIL:
Serrer complètement le bouchon de purge de frein à disque avant après la purge du système.
2. REPOSER LE CAPUCHON DE BOUCHON DE PURGE DU FREIN A DISQUE AVANT

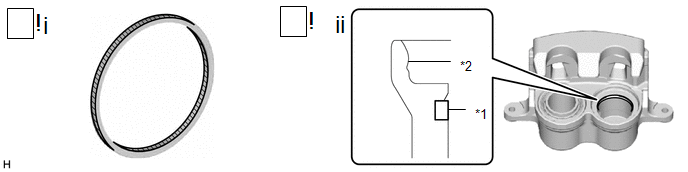

3. REPOSER LE JOINT DE PISTON
|
*1 | Joint de piston |
*2 | Cylindre de frein à disque avant |
.png) |
Graisse au glycol à base de savon de lithium |
- | - |
(1) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un joint de piston neuf.
(2) Reposer le joint de piston sur le cylindre de frein à disque avant.
REMARQUE:
Reposer correctement le joint de piston dans la rainure du cylindre de frein à disque avant.

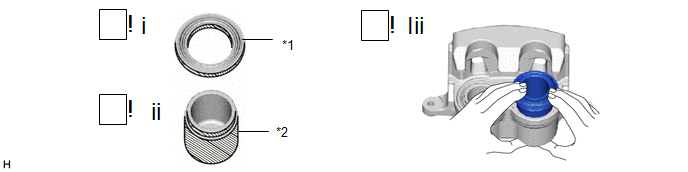

4. REPOSER LE PISTON DE FREIN A DISQUE AVANT
|
*1 | Soufflet de cylindre |
*2 | Piston de frein à disque avant |
|
|
Graisse au glycol à base de savon de lithium |
- | - |
(1) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un soufflet de cylindre neuf.
(2) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur les surfaces de contact du piston de frein à disque avant, puis le poser sur le cylindre de frein à disque avant.
REMARQUE:
Ne pas reposer de force le piston du frein à disque avant dans le cylindre du frein à disque avant.
(3) Reposer le soufflet de cylindre sur le piston de frein à disque avant.
REMARQUE:
Reposer correctement le soufflet de cylindre dans la rainure du piston de frein à disque avant.

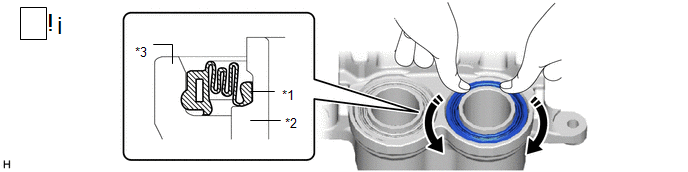

5. REPOSER LE SOUFFLET DE CYLINDRE
|
*1 | Soufflet de cylindre |
*2 | Piston de frein à disque avant |
|
*3 | Cylindre de frein à disque avant |
- | - |
(1) Reposer le soufflet de cylindre sur le cylindre du piston de frein à disque avant comme indiqué sur le schéma.
REMARQUE:
