VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR
| (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tension de la batterie auxiliaire et vérifier le fonctionnement du moteur de serrure de porte. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur. |
|

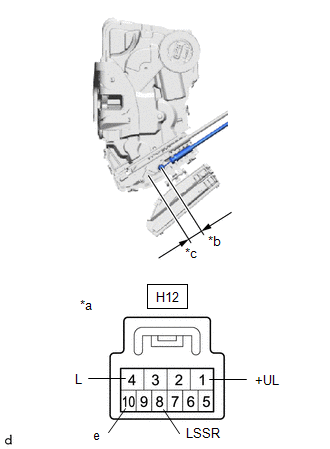

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(H12) Cliquer sur Location & Routing(H12) Cliquer sur Connector(H12) Cliquer sur Connector(H12)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
H12-8 (LSSR) - H12-10 (E) |
Verrouillé(e) | 10 kΩ ou plus |
|
H12-8 (LSSR) - H12-10 (E) |
Déverrouillé(e) | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.

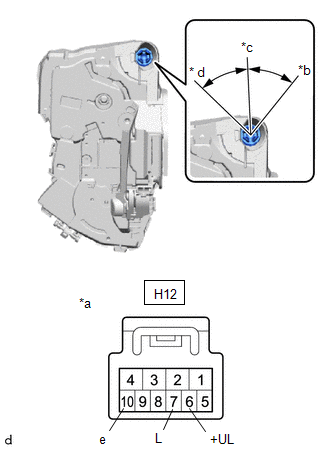

| (c) Vérifier le fonctionnement du contacteur de verrouillage et de déverrouillage de porte par la clé (pour LHD). (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(H12) Cliquer sur Location & Routing(H12) Cliquer sur Connector(H12) Cliquer sur Connector(H12)
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur. |
|
2. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR
| (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tension de la batterie auxiliaire et vérifier le fonctionnement du moteur de serrure de porte. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur. |
|

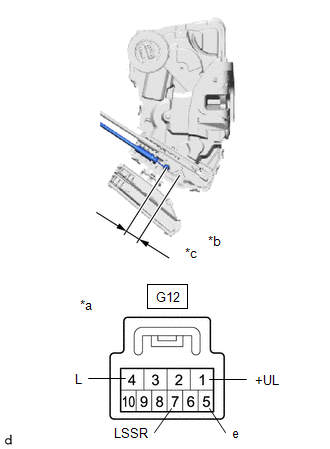

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(G12) Cliquer sur Location & Routing(G12) Cliquer sur Connector(G12) Cliquer sur Connector(G12)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
G12-7 (LSSR) - G12-5 (E) |
Verrouillé(e) | 10 kΩ ou plus |
|
G12-7 (LSSR) - G12-5 (E) |
Déverrouillé(e) | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte avant gauche avec moteur.
