Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Utiliser la même procédure pour le côté gauche et pour le côté droit.
• La procédure indiquée ci-dessous concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

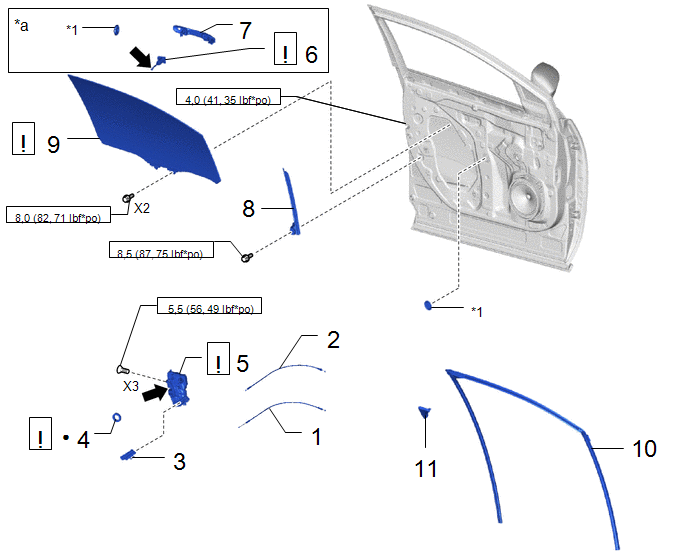

Procédure		N° de référence
1	CABLE DE VERROUILLAGE DE BOUTON DE VERROUILLAGE ET DE DEVERROUILLAGE INTERIEUR DE PORTE AVANT	69760B	-	-	-
2	CABLE DE VERROUILLAGE CENTRALISE DES PORTES A DISTANCE AVANT DE LEVIER D'OUVERTURE	69720D	-	-	-
3	SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT	69036A	-	-	-
4	JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE	69318C		-	-
5	ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR	69040A		-	-
6	ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT	-		-	-
7	ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT	69220	-	-	-
8	SOUS-ENSEMBLE DE CADRE INFERIEUR ARRIERE DE PORTE AVANT	67404F	-	-	-
9	SOUS-ENSEMBLE DE VITRE DE PORTE AVANT	68102		-	-
10	COULISSEAU DE VITRE DE PORTE AVANT	68151D	-	-	-
11	GARNISSAGE D'ENCADREMENT DE PORTE	67664C	-	-	-

*a	Pour côté conducteur	-	-
*1	BOUCHON D'ORIFICE	-	-
	N*m (kgf*cm, lbf*pi): couple prescrit	●	Pièce non réutilisable
	Graisse MP	-	-

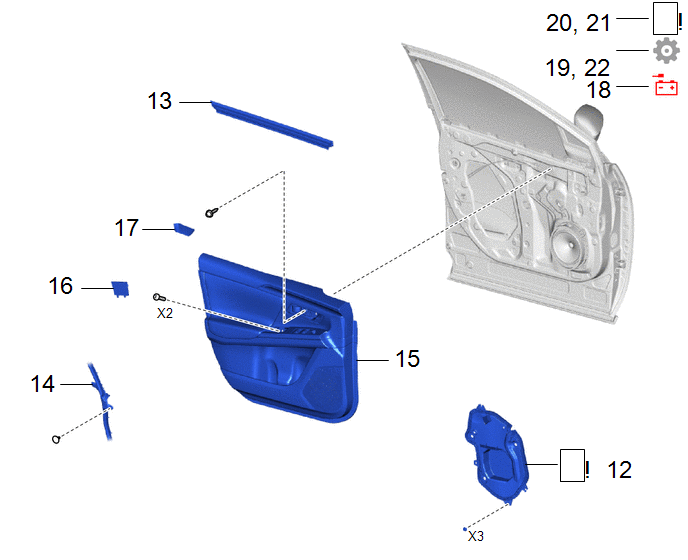

Procédure		N° de référence
12	CACHE D'ORIFICE DE VISITE DE PORTE AVANT	67832		-	-
13	BOURRELET INTERIEUR DE VITRE DE PORTE AVANT	68172A	-	-	-
14	BOURRELET DE PORTE AVANT	67862	-	-	-
1,5	SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT	67602	-	-	-
16	CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2	67832A	-	-	-
17	GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT	69278B	-	-	-
18	CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
19	INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE	-	-	-
20	VERIFIER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE	-		-	-
21	VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES	-		-	-
22	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

PROCÉDURE

1. REPOSER LE CABLE DE VERROUILLAGE DE BOUTON DE VERROUILLAGE/DEVERROUILLAGE INTERIEUR DE PORTE AVANT

2. REPOSER LE CABLE DE COMMANDE A DISTANCE DE LEVIER DE DISPOSITIF D'OUVERTURE DE SERRURE DE PORTE AVANT

3. REPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT

4. REPOSER LE JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE

REMARQUE: En cas de réutilisation d'un ensemble de serrure de porte avant avec moteur ayant été déposé, remplacer le joint du faisceau de câbles de serrure de porte par un élément neuf.

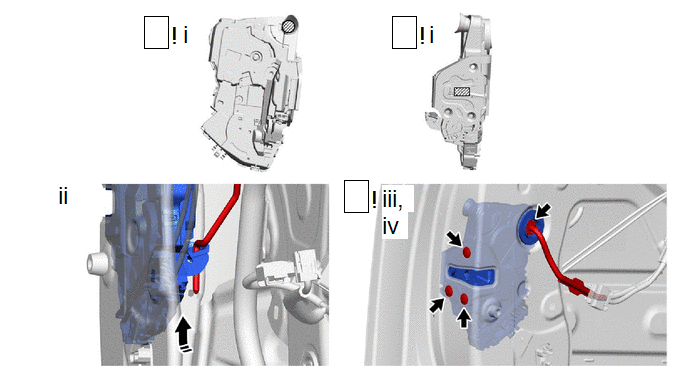

5. REPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

REMARQUE: Ne pas laisser de graisse ou de poussière adhérer à la surface de pose de joint de faisceau de câbles de serrure de porte. Réutiliser un joint de faisceau de câbles de serrure de porte ou utiliser un joint de faisceau de câbles de serrure de porte endommagé peut provoquer une infiltration d'eau. Cela peut créer un dysfonctionnement au niveau de l'ensemble de serrure de porte avant avec moteur.

Graisse MP

Reposer dans ce sens

(1) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de serrure de porte avant avec moteur.

(2) Placer l'ensemble de serrure de porte avant avec moteur, comme indiqué sur le schéma.

(3) A l'aide d'une clé à douille "TORX" T30, reposer l'ensemble de serrure de porte avant avec moteur à l'aide des 3 vis.

Torque:

5,5 N·m {56 kgf·cm, 49 in·lbf}

(4) Brancher le connecteur.

6. REPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)

7. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)

8. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

Cliquer ici

9. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici

10. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

11. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

12. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

Cliquer ici

13. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

14. RACCORDER LE BOURRELET DE PORTE AVANT

15. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

16. REPOSER LE CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT

17. POSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

18. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

19. INITIALISER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE

Cliquer ici

20. VERIFIER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

Cliquer ici

21. VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

Cliquer ici

22. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

Cliquer ici

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
