Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur à ultrasons sont indiquées ci-dessous.

Procédure nécessaire après la dépose/la repose/le remplacement de pièces

Pièce remplacée ou procédure effectuée

Procédure à effectuer

Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées

Lien

Capteur à ultrasons

  • Angle de détection du capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système d'aide au stationnement intuitif
  • Système de freinage d'aide au stationnement

Avance du stationnement (avec stationnement avancé)

MESURE DE PRECAUTION / REMARQUE / CONSEIL

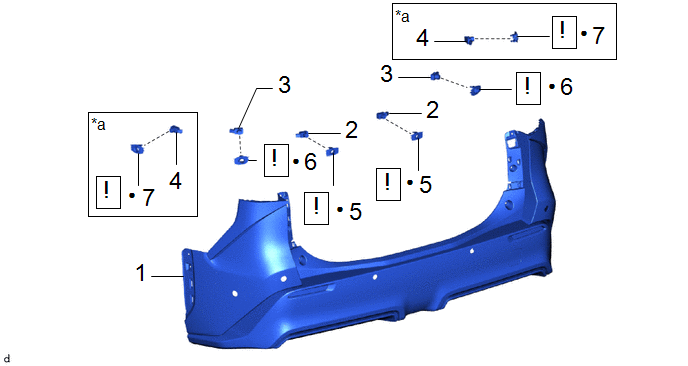

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

ENSEMBLE DE PARE-CHOCS ARRIERE

-

-

-

-

2

CAPTEUR A ULTRASONS CENTRAL ARRIERE

89342A

-

-

-

3

CAPTEUR A ULTRASONS D'ANGLE ARRIERE

89342

-

-

-

4

CAPTEUR A ULTRASONS LATERAL ARRIERE

89342B

-

-

-

5

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS ARRIERE CENTRAL

89C48B

-

-

6

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

89C48A

-

-

7

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE

89C48C

-

-

*a

Avec stationnement avancé

-

-

Pièce non réutilisable

-

-

Procédure

N° de référence

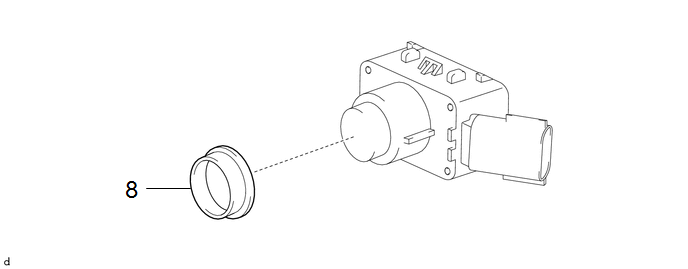

8

JEU DE COUSSINETS DE CAPTEUR A ULTRASONS

89305

-

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

Cliquer ici

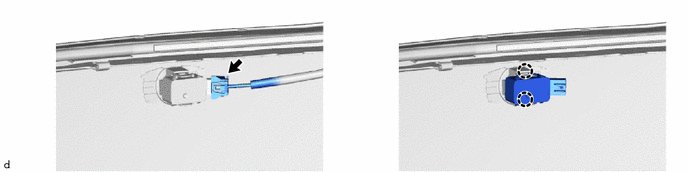

2. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE

(b) Procéder de la même manière que pour le côté opposé.

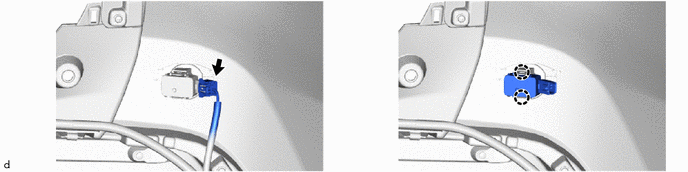

3. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

(b) Procéder de la même manière que pour le côté opposé.

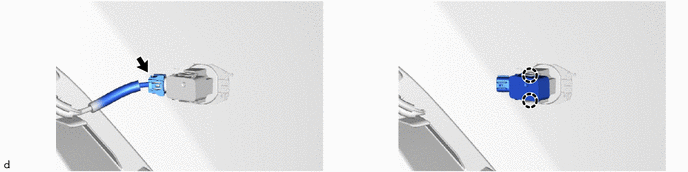

4. DEPOSER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)

(b) Procéder de la même manière que pour le côté opposé.

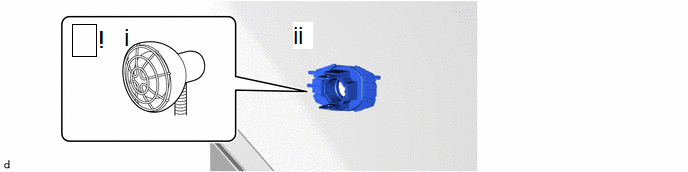

5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE

REMARQUE:

  • Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons central arrière est nécessaire.
  • Lors de la dépose du dispositif de retenue de capteur à ultrasons arrière central, si le ruban adhésif double face est difficile à enlever, chauffer le ruban adhésif du dispositif de retenue de capteur à ultrasons arrière central et l'ensemble de pare-chocs arrière à l'aide d'une lampe chauffante.

(1) Chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons central arrière à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

40 à 60°C (104 à 140°F)

Dispositif de retenue de capteur à ultrasons central arrière

40 à 60°C (104 à 140°F)

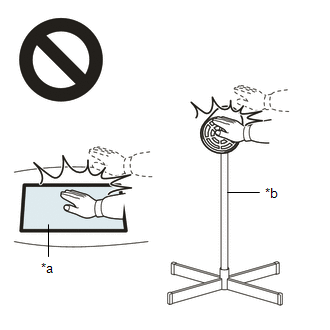

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons central arrière.

(2) Déposer le dispositif de retenue de capteur à ultrasons arrière central.

(b) Procéder de la même manière que pour le côté opposé.

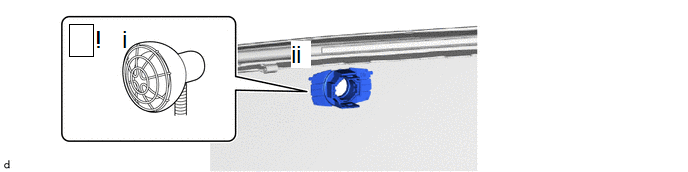

6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

REMARQUE:

  • Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons d'angle arrière est nécessaire.
  • Lors de la dépose du dispositif de retenue de capteur à ultrasons d'angle arrière, si le ruban adhésif double face est difficile à enlever, chauffer le ruban adhésif du dispositif de retenue du capteur à ultrasons d'angle arrière et l'ensemble de pare-chocs arrière à l'aide d'une lampe chauffante.

(1) Chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons d'angle arrière à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

40 à 60°C (104 à 140°F)

Dispositif de retenue de capteur à ultrasons d'angle arrière

40 à 60°C (104 à 140°F)

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons d'angle arrière.

(2) Déposer le dispositif de retenue de capteur à ultrasons d'angle arrière.

(b) Procéder de la même manière que pour le côté opposé.

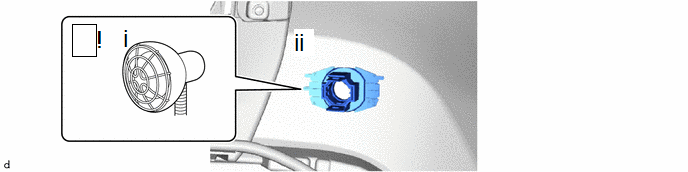

7. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)

REMARQUE:

  • Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons latéral arrière est nécessaire.
  • Lors de la dépose du dispositif de retenue de capteur à ultrasons latéral arrière, si le ruban adhésif double face est difficile à retirer, chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons latéral arrière à l'aide d'une lampe chauffante.

(1) Chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons latéral arrière à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

40 à 60°C (104 à 140°F)

Dispositif de retenue de capteur à ultrasons latéral arrière

40 à 60°C (104 à 140°F)

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons latéral arrière.

(2) Déposer le dispositif de retenue de capteur à ultrasons latéral arrière.

(b) Procéder de la même manière que pour le côté opposé.

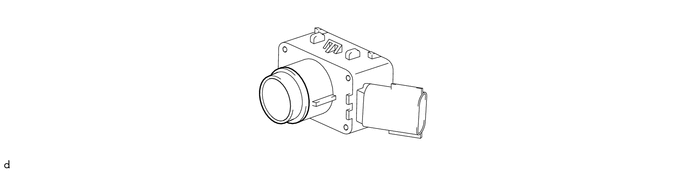

8. DEPOSER L'ENSEMBLE DE COUSSINETS DE CAPTEUR A ULTRASONS

CONSEIL:

Effectuer cette procédure uniquement si le remplacement de l'ensemble de coussinets de capteur à ultrasons est nécessaire.
