DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

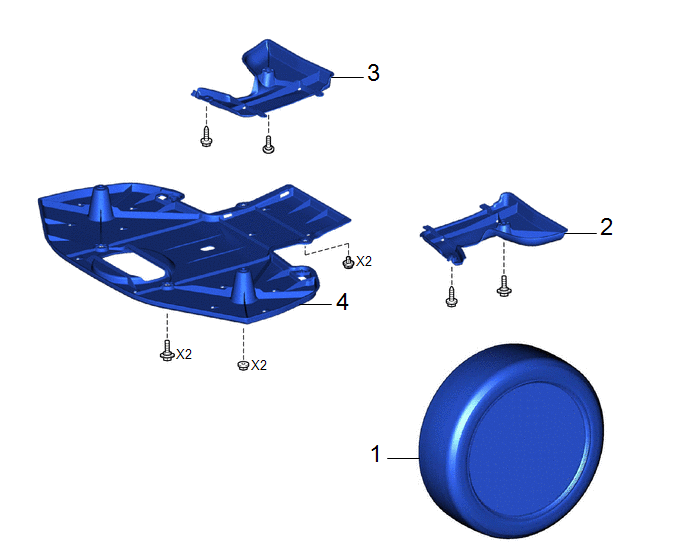

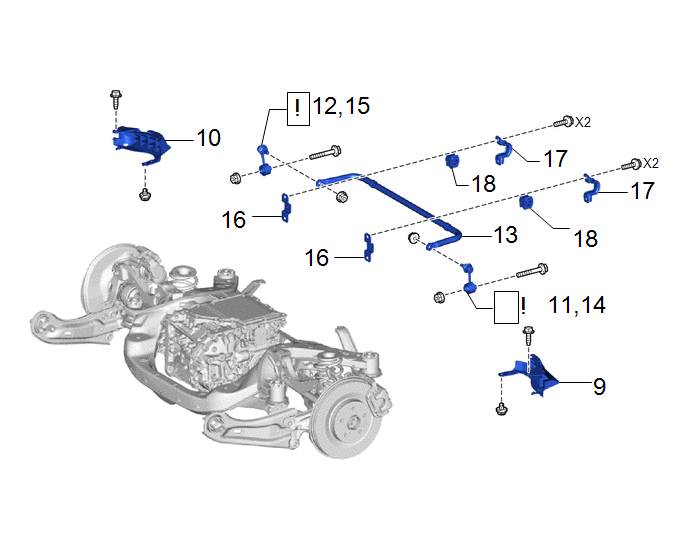

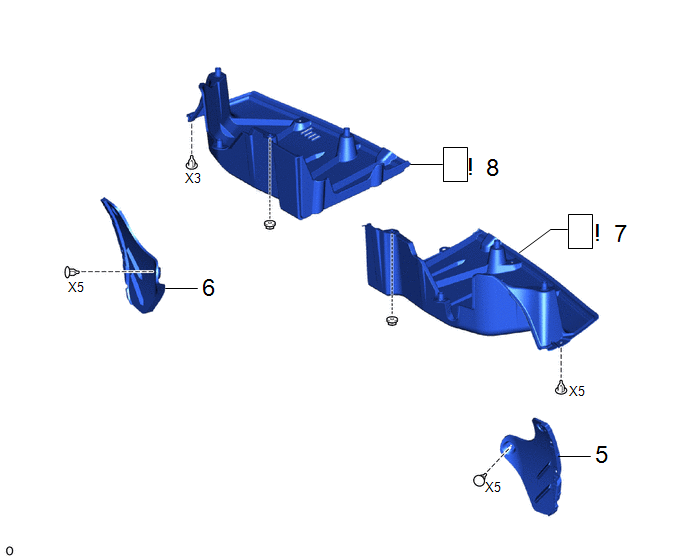

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ROUE ARRIERE |
- | - |
- | - |
|
2 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
|
3 | PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL |
52383E | - |
- | - |
|
4 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
53661B | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | JOINT LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
52592 | - |
- | - |
|
6 | JOINT LATERAL DROIT DE PARE-CHOCS ARRIERE |
52591 | - |
- | - |
|
7 | CACHE INFERIEUR DE PLANCHER N° 2 |
58399D |
|
- | - |
|
8 | CACHE INFERIEUR DE PLANCHER N° 1 |
58398F |
|
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
9 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR GAUCHE N° 2 |
48738C | - |
- | - |
|
10 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR DROIT N° 2 |
48737C | - |
- | - |
|
11 | DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
48840A |
|
- | - |
|
12 | DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROIT |
48830D |
|
- | - |
|
13 | BARRE STABILISATRICE ARRIERE |
48812 | - |
- | - |
|
14 | DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
48840A |
|
- | - |
|
1,5 | DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE |
48830D |
|
- | - |
|
16 | SUPPORT INFERIEUR DE BARRE STABILISATRICE ARRIERE |
48835 | - |
- | - |
|
17 | SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1 |
48832A | - |
- | - |
|
18 | DOUILLE DE BARRE STABILISATRICE ARRIERE |
48818 | - |
- | - |
PROCÉDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
2. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
Cliquer ici
3. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 1
Cliquer ici
4. DEPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE
Cliquer ici
5. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE
Cliquer ici
6. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT
Cliquer ici
7. DEPOSER LE CACHE INFERIEUR DE PLANCHER N° 2
|
Cliquer ici |
8. DEPOSER LE CACHE INFERIEUR DE PLANCHER N° 1
|
Cliquer ici |
9. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR GAUCHE N° 2
Cliquer ici
10. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR DROIT N° 2
(a) Procéder de la même manière que pour le côté gauche.
11. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE
|
*a | Bloc en bois |
*b | Cric |
|
Emplacement du bloc de bois |
- | - |

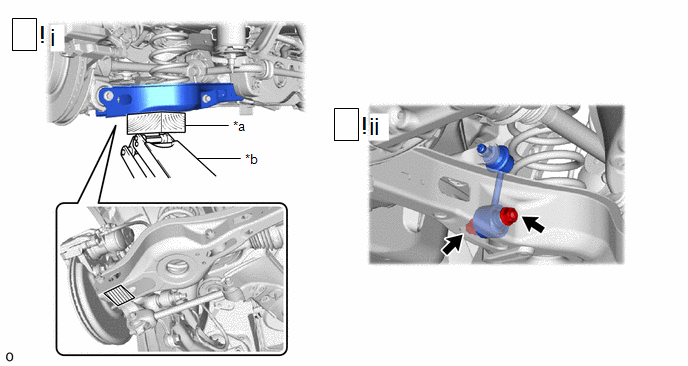

(1) A l'aide d'un cric et d'un bloc en bois, soutenir l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
(2) Enlever le boulon et l'écrou, puis détacher l'ensemble de biellette de barre stabilisatrice gauche de l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.
12. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROIT
(a) Procéder de la même manière que pour le côté gauche.

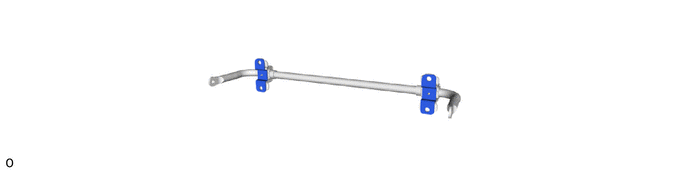

13. DEPOSER LA BARRE STABILISATRICE ARRIERE
14. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE

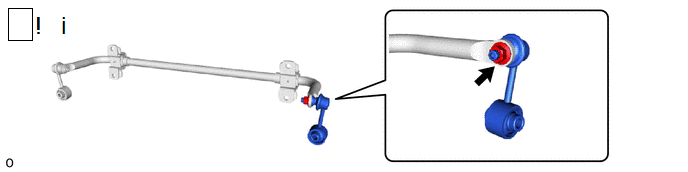

(1) Déposer l'écrou et l'ensemble de biellette de barre stabilisatrice arrière gauche de la barre stabilisatrice arrière.
CONSEIL:
Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.
15. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE
(a) Procéder de la même manière que pour le côté gauche.

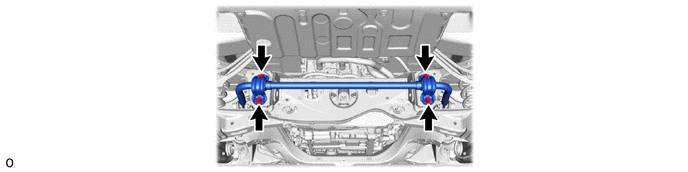

16. DEPOSER LE SUPPORT INFERIEUR DE BARRE STABILISATRICE ARRIERE

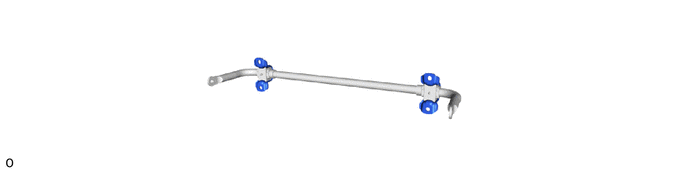

17. DEPOSER LE SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1
18. DEPOSER LA DOUILLE DE BARRE STABILISATRICE ARRIERE
