DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du ressort hélicoïdal arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues arrière |
Effectuer la "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Sous-ensemble de capteur de commande de hauteur arrière gauche |
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

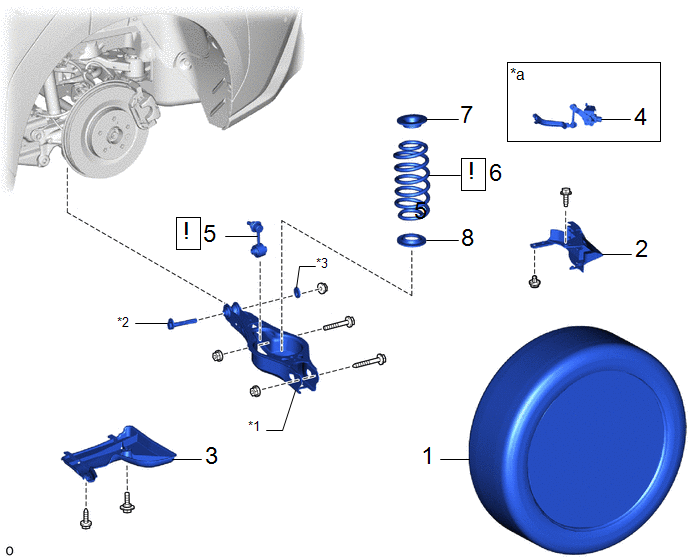

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ROUE ARRIERE |
- | - |
- | - |
|
2 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2 |
48738C | - |
- | - |
|
3 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C | - |
- | - |
|
5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
48840A |
|
- | - |
|
6 | RESSORT HELICOIDAL ARRIERE |
48231B |
|
- | - |
|
7 | COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE |
48259A | - |
- | - |
|
8 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE |
48258C | - |
- | - |
|
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
|
*1 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
*2 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
|
*3 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
- | - |
PROCÉDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
.gif)
2. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR N° 2
Cliquer ici
3. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)
Cliquer ici
5. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
|
|
Cliquer ici |
6. DEPOSER LE RESSORT HELICOIDAL ARRIERE
|
*a | Repère d'alignement |
*b | Bloc de bois |
|
*c | Cric |
- | - |

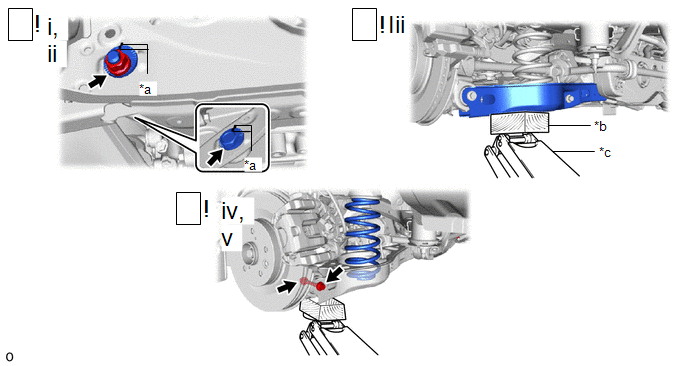

(1) Tracer des repères d'alignement sur la came de réglage de carrossage n° 2, le sous-ensemble de came de réglage de pincement de suspension arrière et le sous-ensemble de traverse de suspension arrière.
(2) Desserrer l'écrou (côté sous-ensemble de traverse de suspension arrière) de l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
Maintenir le sous-ensemble de came de réglage de pincement de suspension arrière tout en faisant tourner l'écrou.
(3) A l'aide d'un cric et d'un bloc de bois, soutenir l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
(4) Déposer le boulon et l'écrou, puis détacher l'ensemble de bras de suspension arrière n° 2 du sous-ensemble de porte-essieu arrière.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon en retenant l'écrou.

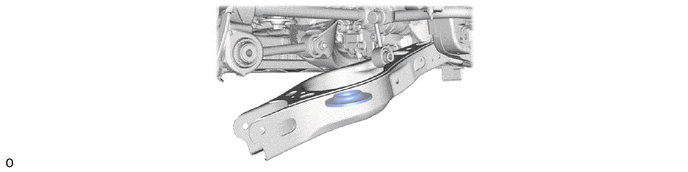

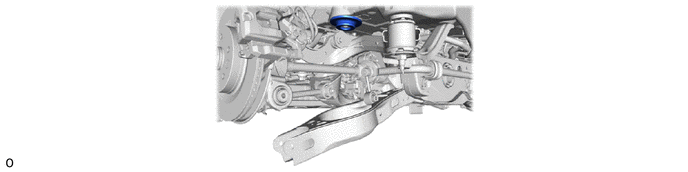

(5) Abaisser lentement l'ensemble de bras de suspension n° 2 arrière, puis déposer le ressort hélicoïdal arrière.
7. DEPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE
8. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
