POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

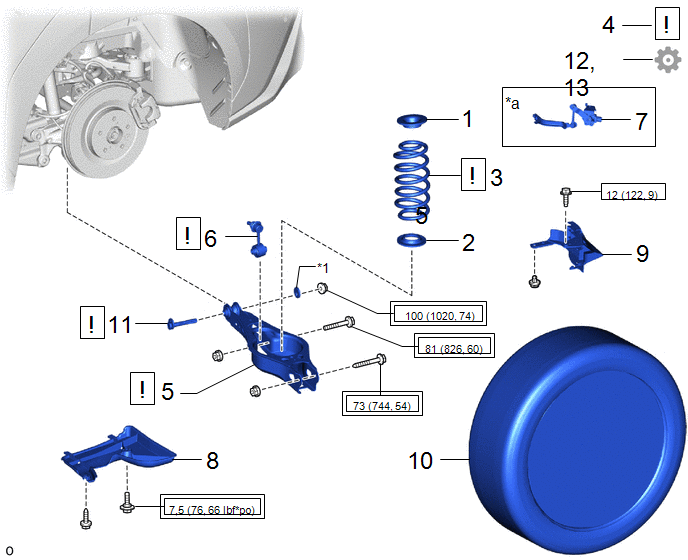

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE |
48259A | - |
- | - |
|
2 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE |
48258C | - |
- | - |
|
3 | RESSORT HELICOIDAL ARRIERE |
48231B |
|
- | - |
|
4 | STABILISER LA SUSPENSION |
- |
|
- | - |
|
5 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2 |
48740F |
|
- | - |
|
6 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
48840A |
|
- | - |
|
7 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C | - |
- | - |
|
8 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
|
9 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2 |
48738B | - |
- | - |
|
10 | ROUE ARRIERE |
- | - |
- | - |
|
11 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
48409 |
|
- | - |
|
12 | VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE |
- | - |
- |
|
|
13 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
|
*1 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
PROCÉDURE
1. REPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE
2. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
3. REPOSER LE RESSORT HELICOIDAL ARRIERE
|

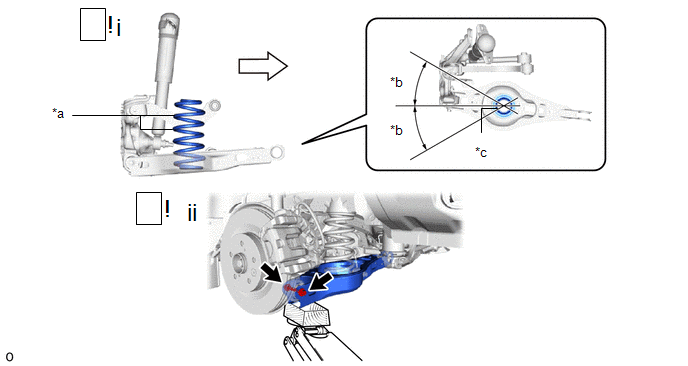

*a | Repère d'identification |
*b | 30° maximum |
|
*c | Extrémité inférieure de ressort hélicoïdal arrière |
- | - |
|
Côté intérieur du véhicule |
- | - |
(1) Placer le ressort hélicoïdal arrière sur l'ensemble de bras de suspension arrière n° 2.
REMARQUE:

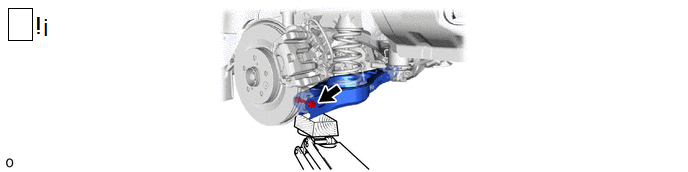

(2) A l'aide d'un cric et d'un bloc de bois, lever lentement sur cric l'ensemble de bras de suspension arrière n° 2, puis reposer l'ensemble de bras de suspension arrière n° 2 sur le sous-ensemble de porte-essieu arrière à l'aide du boulon et de l'écrou.
ATTENTION:
Ne pas trop lever l'ensemble de bras de suspension arrière n° 2 avec le cric car le véhicule risque de tomber.
REMARQUE:
4. STABILISER LA SUSPENSION
|
Cliquer ici |
5. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon.
Torque:
73 N·m {744 kgf·cm, 54 ft·lbf}
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon en bloquant l'écrou.
6. BRANCHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
|
Cliquer ici |
7. REPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)
Cliquer ici
8. REPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
Cliquer ici
9. REPOSER LE BRAS DE COMMANDE INFERIEUR N° 2
Cliquer ici
10. REPOSER LA ROUE ARRIERE
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE
|
Cliquer ici |
12. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE
Cliquer ici
13. EFFECTUER L'INITIALISATION
|
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
|
|
Système d'éclairage (EXT) |
|
