Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de cadre avant sont indiquées ci-dessous.

Procédures nécessaires après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
*1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose.
Boîte-pont EV avec ensemble de moteur	Apprentissage du transformateur	Les DTC sont enregistrés Légère vibration lorsque le véhicule roule à une vitesse de 5 km/h (3 mi/h) maximum Choc ou vibrations lors de l'accélération
Réglage de la géométrie des roues avant	Effectuer la procédure "Calibration"	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin du système de freinage (témoin jaune) s'allume Le témoin de dérapage s'allume Le système de freinage à commande électronique ne fonctionne pas correctement
Ensemble de pare-chocs avant*1	Réglage de vision de caméra de télévision avant	Avance du stationnement (avec stationnement avancé)
		Système de moniteur de rétroviseur panoramique (avec stationnement avancé)
Suspension, pneu, etc.	Initialisation de l'ECU d'aide au stationnement	Avance du stationnement (avec stationnement avancé)
		Système de moniteur de vision panoramique
	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)

ATTENTION:

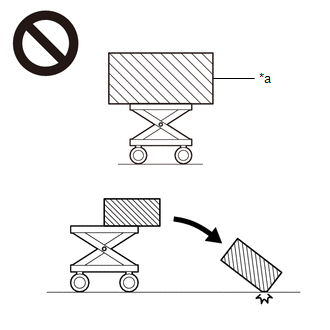

• L'ensemble de boîte-pont avec moteur et inverseur est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation ou le dispositif de levage du moteur risque de tomber brusquement, ou encore l'ensemble de boîte-pont avec moteur et inverseur risque de tomber du dispositif de levage du moteur.

  *a	Objet dépassant la limite de poids du dispositif de levage du moteur

• Ce véhicule est équipé de circuits à haute tension standardisés avec des connecteurs et des câbles de couleur orange, il faut donc suivre les instructions fournies dans ce manuel afin de réaliser les opérations correctement.

  Cliquer ici

• Si les bonnes procédures ne sont pas suivies selon les instructions fournies dans ce manuel, il y a un danger de décharge électrique venant des circuits à haute tension.

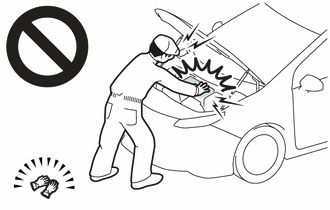

• Veiller à porter des gants isolants lors d'interventions sur le câblage ou les composants à haute tension.
• Si le travail est réalisé sans porter de gants isolants, il y a un danger de décharge électrique.

REMARQUE:

• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

L'apprentissage se termine lorsque le véhicule roule

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

L'enregistrement se termine dès que le véhicule fonctionne normalement

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR	30610	-	-	-

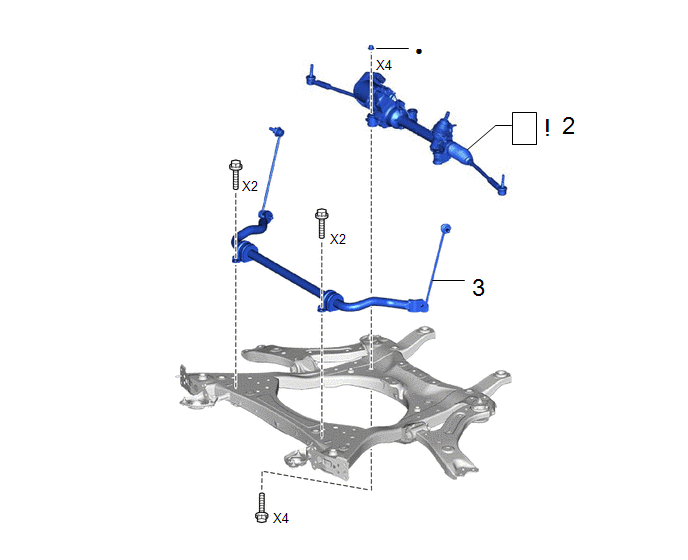

Procédure		N° de référence
2	ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE	44250		-	-
3	BARRE STABILISATRICE AVANT AVEC ENSEMBLE DE BIELLETTE AVANT	-	-	-	-

●

Pièce non réutilisable

-

-

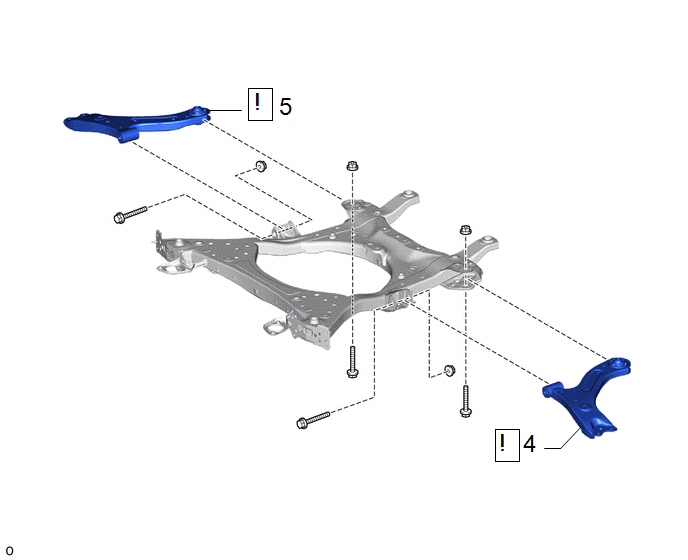

Procédure		N° de référence
4	SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT GAUCHE N° 1	48069		-	-
5	SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT DROIT N° 1	48068		-	-

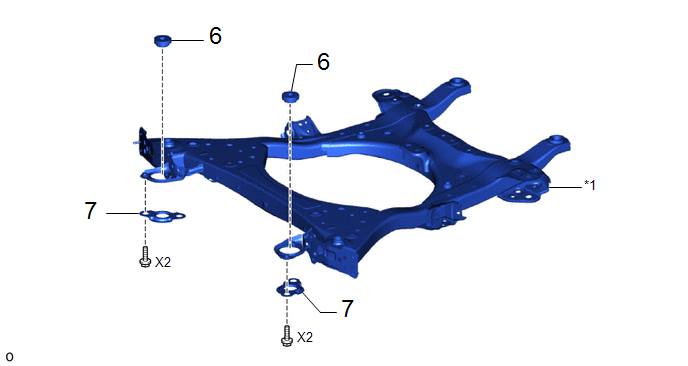

Procédure		N° de référence

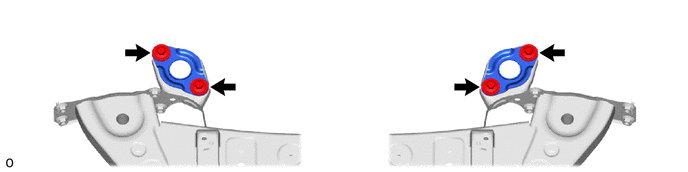

6	SUPPORT INFERIEUR DE RADIATEUR	16535A	-	-	-
7	SUPPORT DE FIXATION INFERIEUR DE RADIATEUR N° 1	53228C	-	-	-

*1

ENSEMBLE DE CADRE AVANT

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR

Cliquer ici

2. DEPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

Cliquer ici

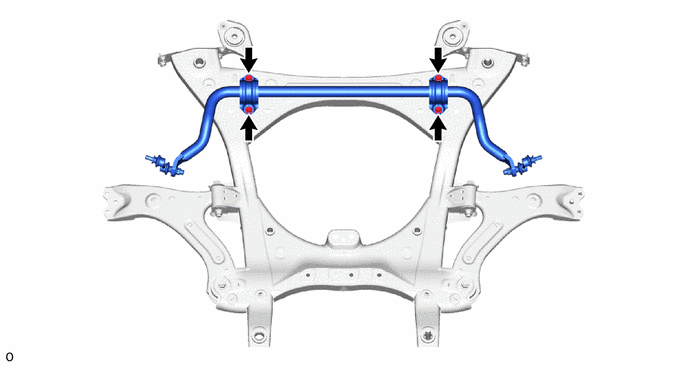

3. DEPOSER LA BARRE STABILISATRICE AVANT AVEC ENSEMBLE DE BIELLETTE AVANT

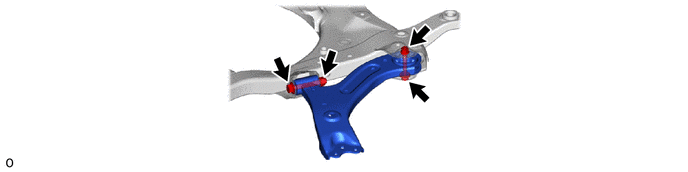

4. DEPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR GAUCHE DE SUSPENSION AVANT N° 1

REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place.

5. DEPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 DROIT

(a) Procéder de la même manière que pour le côté gauche.

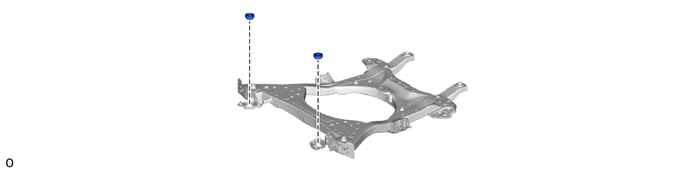

6. DEPOSER LE SUPPORT INFERIEUR DE RADIATEUR

7. DEPOSER LE SUPPORT DE FIXATION INFERIEUR DE RADIATEUR N° 1
