Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

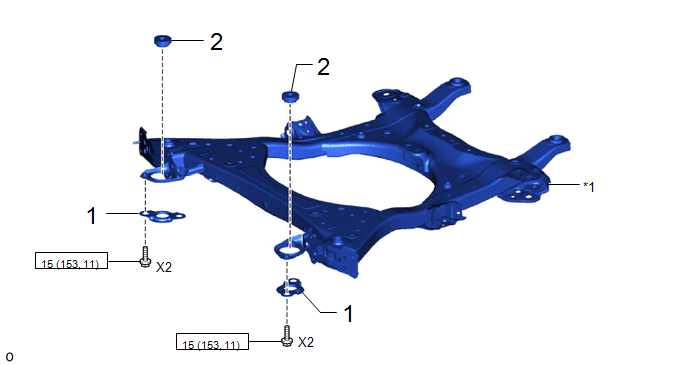

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

SUPPORT DE FIXATION INFERIEUR DE RADIATEUR N° 1

53228C

-

-

-

2

SUPPORT INFERIEUR DE RADIATEUR

16535A

-

-

-

*1

ENSEMBLE DE CADRE AVANT

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

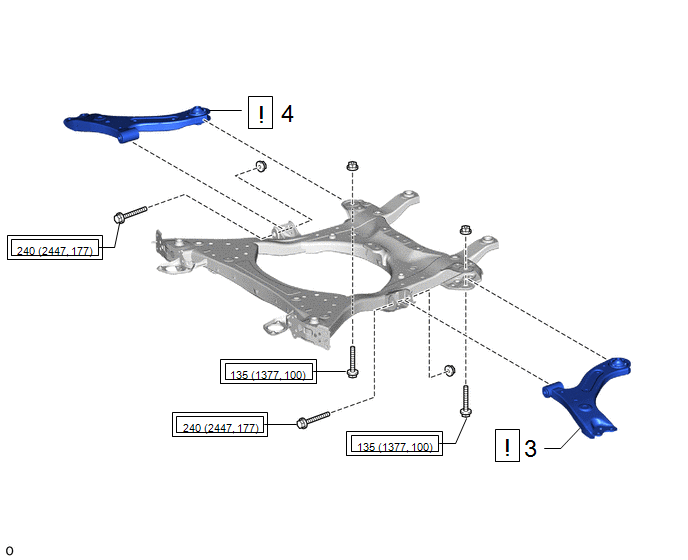

Procédure

N° de référence

3

SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT GAUCHE N° 1

48069

-

-

4

SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT DROIT N° 1

48068

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

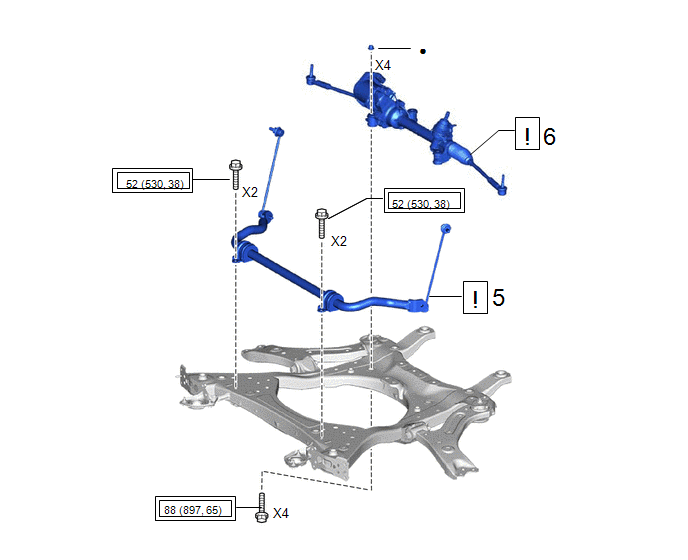

Procédure

N° de référence

5

BARRE STABILISATRICE AVANT AVEC ENSEMBLE DE BIELLETTE AVANT

-

-

-

6

ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE

44250

-

-

Couple de serrage pour les "zones principales concernant la performance de base du véhicule tel que le déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple prescrit

Pièce non réutilisable

-

-

Procédure

N° de référence

7

ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR

30610

-

-

-

PROCÉDURE

1. REPOSER LE SUPPORT DE FIXATION INFERIEUR DE RADIATEUR N° 1

Torque:

1,5 N·m {153 kgf·cm, 11 in·lbf}

2. REPOSER LE SUPPORT INFERIEUR DE RADIATEUR

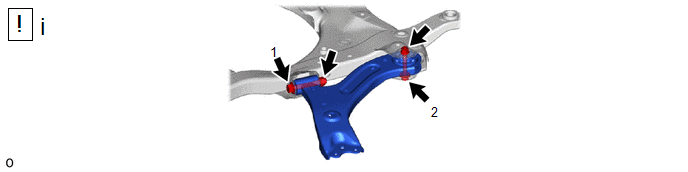

3. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT GAUCHE N° 1

(1) Reposer le sous-ensemble de bras inférieur de suspension avant gauche n° 1 sur l'ensemble de cadre avant à l'aide des 2 boulons, des 2 boulons et des 2 écrous.

Torque:

Boulon (1) :

240 N·m {2447 kgf·cm, 177 ft·lbf}

Boulon (2) :

135 N·m {1377 kgf·cm, 100 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

4. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT DROIT N° 1

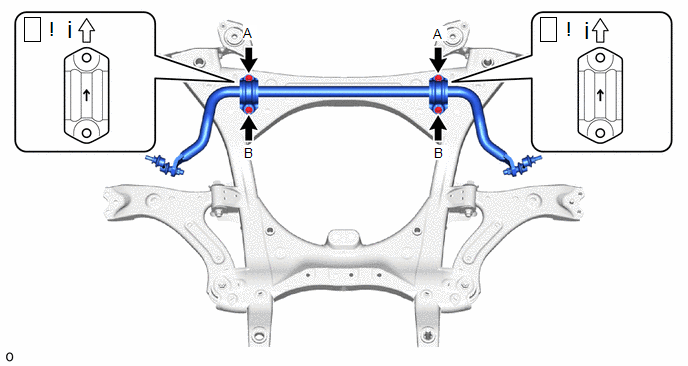

5. REPOSER LA BARRE STABILISATRICE AVANT AVEC ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

Avant du véhicule

-

-

(1) Reposer la barre stabilisatrice avant sur l'ensemble de cadre avant à l'aide des 4 boulons.

Torque:

52 N·m {530 kgf·cm, 38 ft·lbf}

REMARQUE:

6. REPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

Cliquer ici

7. REPOSER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR

Cliquer ici
