DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

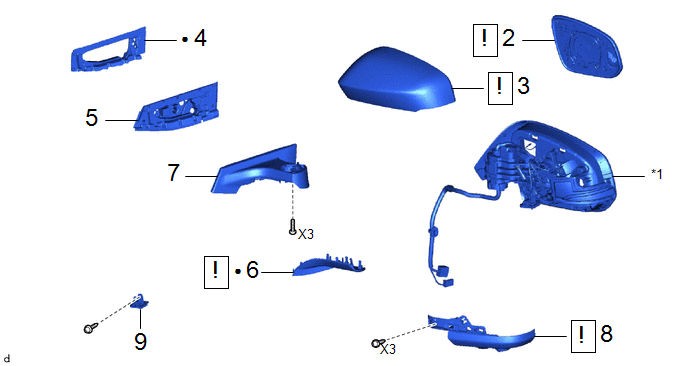

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
87940 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
|
3 | CACHE DE RETROVISEUR EXTERIEUR |
87945 |
|
- | - |
|
4 | BAGUE DE RETROVISEUR EXTERIEUR |
8791C | - |
- | - |
|
5 | JOINT D'ETANCHEITE |
- | - |
- | - |
|
6 | CACHE DE RETROVISEUR EXTERIEUR N° 3 |
8794BA |
|
- | - |
|
7 | BASE AVEC COUVERCLE DE BASE |
- | - |
- | - |
|
8 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
8794A |
|
- | - |
|
9 | ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR |
- | - |
- | - |
|
*1 | SOUS-ENSEMBLE DE RETROVISEUR EXTERIEUR |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

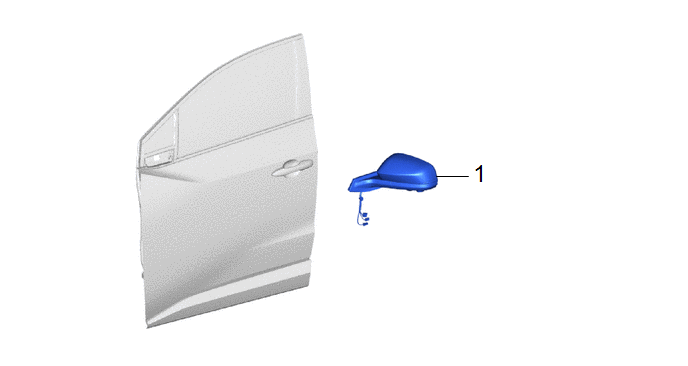

1. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR
Cliquer ici
.gif)
2. DEPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
3. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
4. DEPOSER LE JOINT DE RETROVISEUR EXTERIEUR
Cliquer ici
5. DETACHER LE JOINT
Cliquer ici
6. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 3
|
|
Cliquer ici |
7. DETACHER LA BASE AVEC LE COUVERCLE DE BASE
Cliquer ici
8. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2
|
|
Cliquer ici |

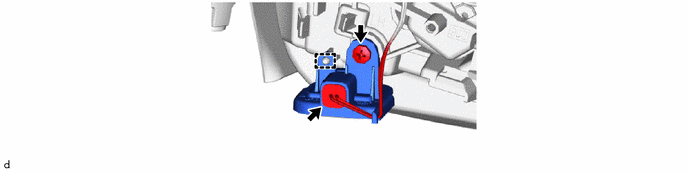

9. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR
VerificationRemontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE)
Procédure N ...
Bornes D'ecu
BORNES D'ECU CONSEIL: Veiller à annuler le mode d'économie d'énergie lors de la mesure des valeurs standard.
Cliquer ici ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
(a) Débrancher les connecteurs F46 et F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
...
Circuit du signal de pilote de commande
DESCRIPTION L'ECU de commande de charge plug-in détecte qu'un connecteur de charge a été branché et que la charge est possible à l'aide du signal CPLT (signal de pilote de commande). L'ECU de commande de charge plug-in démarre le système de commande de charge plug-in et modifie le signal CPLT ...
