DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

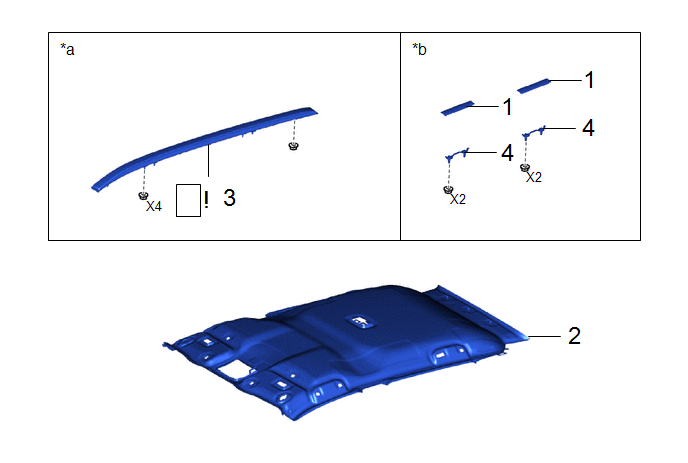

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | COUVRE-JOINT DE GOUTTIERE DE TOIT |
75597 | - |
- | - |
|
2 | ENSEMBLE DE CIEL DE TOIT |
63310 | - |
- | - |
|
3 | ENSEMBLE DE RAIL DE TOIT |
63470B |
|
- | - |
|
4 | SUPPORT DE GALERIE DE TOIT AVANT |
63185D | - |
- | - |
|
*a | Avec rail de toit |
*b | Sans rail de toit |
PROCÉDURE
1. DEPOSER LE COUVRE-JOINT DE GOUTTIERE DE TOIT (sans rail de toit)
|
*a | Repère |
- | - |
.png) |

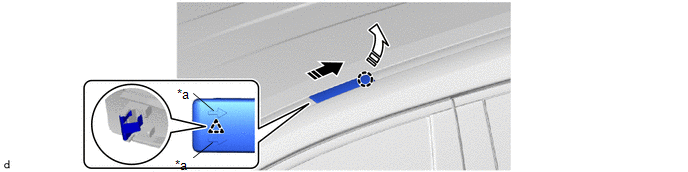

Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
(b) Procéder de la même manière pour le côté opposé.
2. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
.gif)
3. DEPOSER L'ENSEMBLE DE RAIL DE TOIT (avec rail de toit)
|
*a | Pour type A |
- | - |
|
*a | Ruban adhésif double face |
- | - |

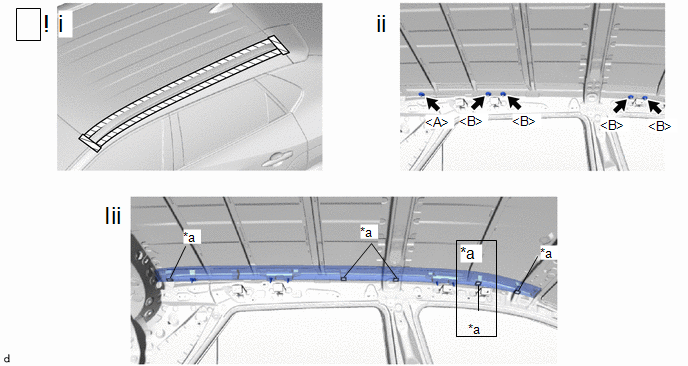

(1) Appliquer du ruban adhésif de protection autour de l'ensemble de rail de toit, comme indiqué sur le schéma.
(2) Déposer l'écrou<A> et les 4 écrous<B>.
(3) Détacher le ruban adhésif double face pour déposer l'ensemble de rail de toit.

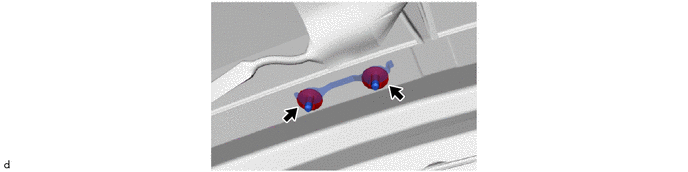

4. DEPOSER LE SUPPORT DE GALERIE DE TOIT AVANT (sans galerie de toit)
(b) Procéder de la même manière pour le côté opposé.
