DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

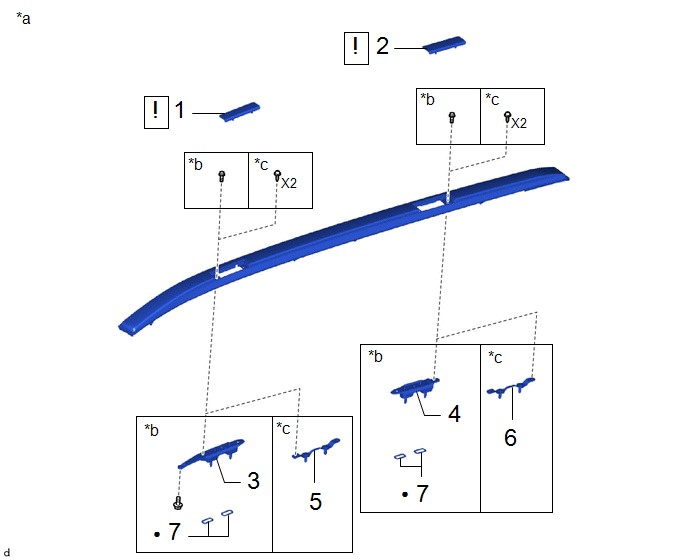

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 1 |
75632A |
|
- | - |
|
2 | COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 2 |
75634 |
|
- | - |
|
3 | PIED DE RAIL DE TOIT AVANT |
63472 | - |
- | - |
|
4 | PIED DE RAIL DE TOIT ARRIERE N° 2 |
63474A | - |
- | - |
|
5 | SUPPORT DE GALERIE DE TOIT AVANT |
63185D | - |
- | - |
|
6 | SUPPORT DE GALERIE DE TOIT ARRIERE |
63187A | - |
- | - |
|
7 | JOINT DE PORTE-BAGAGES DE TOIT N° 2 |
63437A | - |
- | - |
|
*a | Avec rail de toit |
*b | Pour type A |
|
*c | Pour type B |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 1 (avec rail de toit)

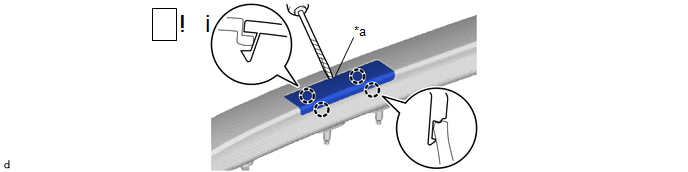

(a) Pour type A:
|
*a | Découpe |
- | - |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le couvercle de garnissage latéral de toit n° 1.

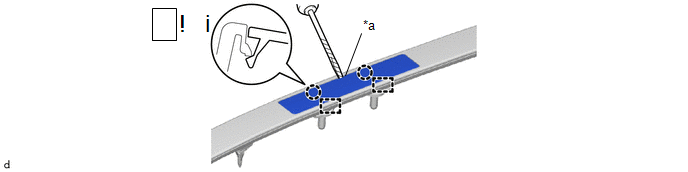

(b) Pour type B:
|
*a | Découpe |
- | - |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et les guides pour déposer le couvercle de garnissage latéral de toit n° 1.
2. DEPOSER LE COUVERCLE DE GARNISSAGE LATERAL DE TOIT N° 2 (avec rail de toit)
(a) Procéder de la même manière que pour le couvercle de garnissage latéral de toit n° 1.

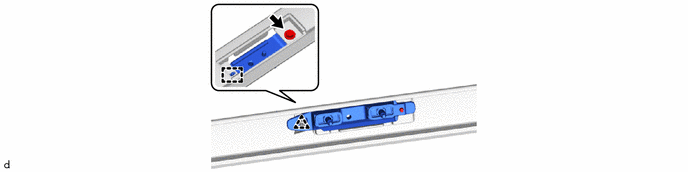

3. DEPOSER LE PIED DE RAIL DE TOIT AVANT (avec rail de toit)
(a) Pour type A:

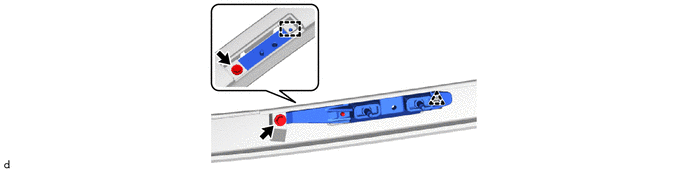

4. DEPOSER LE PIED DE RAIL DE TOIT ARRIERE N° 2 (avec rail de toit)
(a) Pour type A:

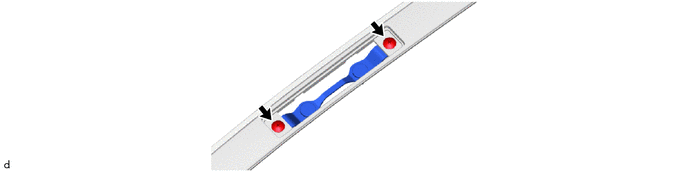

5. DEPOSER LE SUPPORT DE RAIL DE TOIT AVANT (avec rail de toit)
(a) Pour type B:
6. DEPOSER LE SUPPORT DE RAIL DE TOIT ARRIERE (avec rail de toit)
(a) Pour type B:
(1) Procéder de la même manière que pour le support de rail de toit avant.

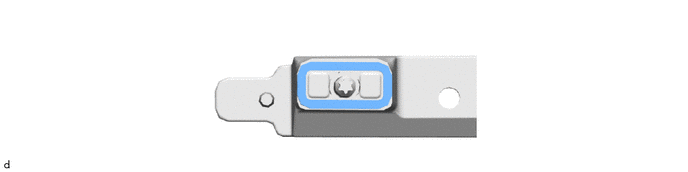

7. DEPOSER LE JOINT DE PORTE-BAGAGES DE TOIT N° 2 (avec rail de toit)
(a) Pour type A:
(b) Procéder de la même manière pour tous les joints de porte-bagages de toit n° 2.
