Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
  • L'apprentissage se termine lorsque le véhicule roule

    Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
    Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

  • L'enregistrement se termine dès que le véhicule fonctionne normalement

    Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Tringlerie
    Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
    Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
    Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

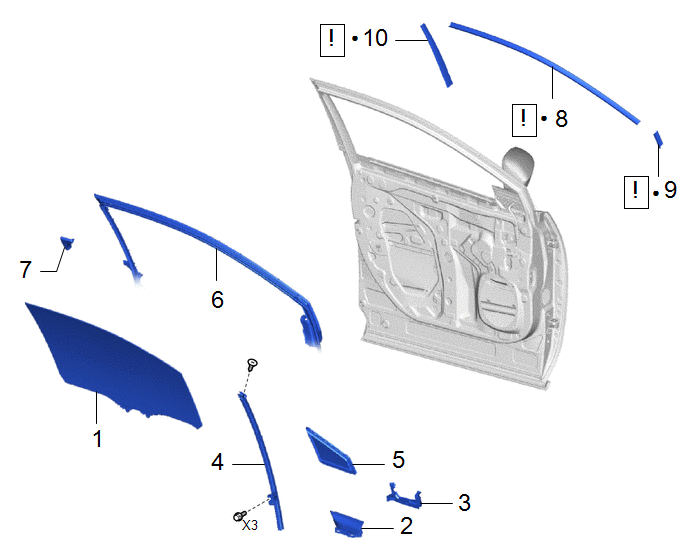

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	SOUS-ENSEMBLE DE VITRE DE PORTE AVANT	68102	-	-	-
2	GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT	67492A	-	-	-
3	JOINT AVANT DE CEINTURE DE PORTE AVANT	68193C	-	-	-
4	SOUS-ENSEMBLE D'ARMATURE INFERIEURE AVANT DE PORTE AVANT	67402F	-	-	-
5	VITRE FIXE DE PORTE AVANT	68126	-	-	-
6	BOURRELET DE PORTE AVANT	67862	-	-	-
7	GARNISSAGE D'ENCADREMENT DE PORTE	67664C	-	-	-
8	BANDE DECORATIVE EXTERIEURE DE PORTE AVANT	75986G		-	-
9	RUBAN DE MASQUAGE N° 1	75922M		-	-
10	BANDE DECORATIVE DE PORTE AVANT N° 4	75966B		-	-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici

2. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

Cliquer ici

3. DEPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

Cliquer ici

5. DEPOSER LA VITRE FIXE DE PORTE AVANT

Cliquer ici

6. DETACHER LE BOURRELET DE PORTE AVANT

Cliquer ici

7. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

Cliquer ici

8. DEPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE AVANT

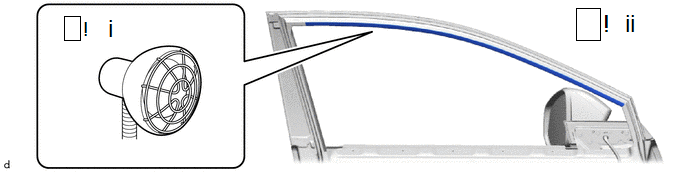

(1) A l'aide d'une lampe chauffante, chauffer la surface de la bande décorative extérieure de porte avant.

Température de chauffage

Elément	Température	Elément	Température
Bande décorative extérieure de porte avant.	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la bande décorative extérieure de porte avant.

(2) Tirer vers l'arrière l'une des extrémités de la bande décorative extérieure de porte avant pour la déposer.

CONSEIL:

Lorsque l'on tire sur la bande décorative extérieure de porte avant, la tirer parallèlement à la caisse du véhicule.

9. DEPOSER LE RUBAN DE MASQUAGE N° 1

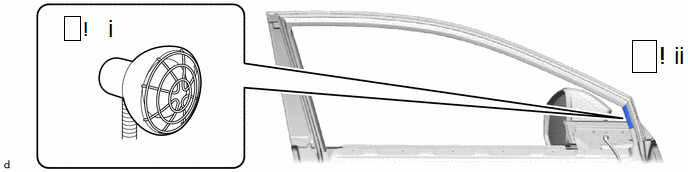

(1) A l'aide d'une lampe chauffante, chauffer la surface du ruban de masquage n° 1.

Température de chauffage

Elément	Température	Elément	Température
Ruban de masquage n° 1	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement le ruban de masquage gauche n° 1.

(2) Tirer sur l'une des extrémités du ruban de masquage n° 1 pour le retirer.

CONSEIL:

Tirer sur le ruban de masquage n° 1 en restant parallèlement à la carrosserie du véhicule.

10. DEPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 4

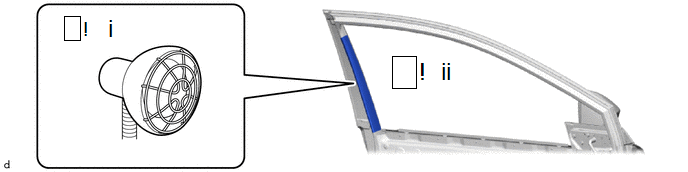

(1) A l'aide d'une lampe chauffante, chauffer la surface de la bande décorative de porte avant n° 4.

Température de chauffage

Elément	Température	Elément	Température
Bande décorative de porte avant n° 4	20 à 30°C (68 à 86°F)	-	-

*a	Pièce chaude
*b	Lampe chauffante

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la bande décorative de porte avant n° 4.

(2) Tirer vers l'arrière l'une des extrémités de la bande décorative de porte avant n° 4 pour la déposer.

CONSEIL:

Lorsque l'on tire sur la bande décorative de porte avant n° 4, la tirer parallèlement à la caisse du véhicule.
