DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

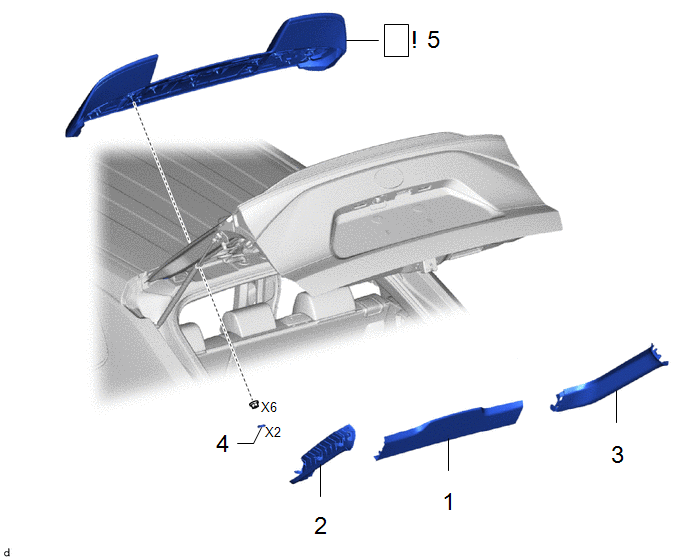

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
2 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
3 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
4 | BOUCHON D'ORIFICE |
- | - |
- | - |
|
5 | SOUS-ENSEMBLE DE SPOILER ARRIERE |
76085 |
|
- | - |
PROCÉDURE
1. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
.gif)
2. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
3. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
(a) Procéder de la même manière que pour le côté gauche.

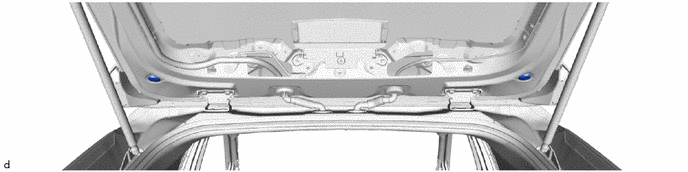

4. DEPOSER LE BOUCHON D'ORIFICE

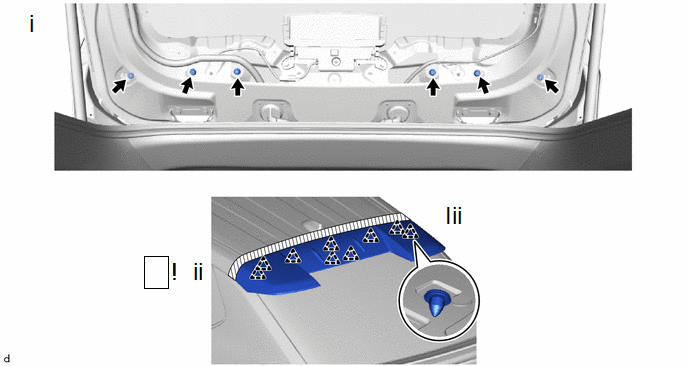

5. DEPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE
(1) Déposer les 6 écrous.
(2) Appliquer du ruban adhésif de protection autour du sous-ensemble de spoiler arrière, comme indiqué sur le schéma.
(3) Libérer les agrafes pour déposer le sous-ensemble de spoiler arrière.
