VERIFICATION

PROCÉDURE

1. VERIFIER LE CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F52) Cliquer sur Location & Routing(F52) Cliquer sur Connector(F52) Cliquer sur Connector(F52)

Branchement du tester	Condition	Condition spécifiée

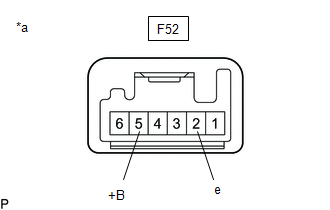

F52-5 (+B) - F52-2 (E)	Contacteur de feux de route automatique en position OFF	10 kΩ ou plus
F52-5 (+B) - F52-2 (E)	Contacteur de feux de route automatiques en position ON	En dessous de 1 Ω

*a	Pièce constitutive sans faisceau de câbles branché (Contacteur de feux de route automatiques)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de feux de route automatiques.

(b) Vérifier l'éclairage du témoin.

(1) Appliquer la tension de batterie auxiliaire au contacteur des feux de route automatiques et s'assurer que le contacteur s'allume.

OK.:

Cliquer sur Location & Routing(F52) Cliquer sur Location & Routing(F52) Cliquer sur Connector(F52) Cliquer sur Connector(F52)

Branchement du tester

Condition spécifiée

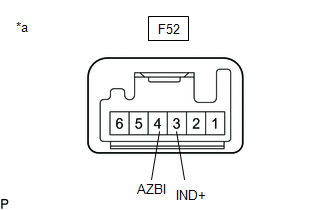

F52-3 (IND+) - Borne positive (+) de la batterie auxiliaire

F52-4 (AZBI) - Borne négative (-) de la batterie auxiliaire

Le témoin d'éclairage s'allume

*a	Pièce constitutive sans faisceau de câbles branché (Contacteur de feux de route automatiques)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de feux de route automatiques.

(1) Appliquer la tension de batterie auxiliaire au contacteur des feux de route automatiques et s'assurer que le contacteur s'allume.

OK.:

Cliquer sur Location & Routing(F52) Cliquer sur Location & Routing(F52) Cliquer sur Connector(F52) Cliquer sur Connector(F52)

Branchement du tester

Condition spécifiée

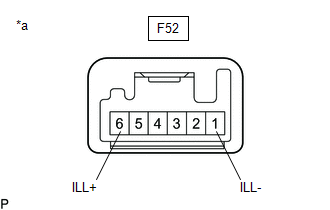

F52-6 (ILL+) - Borne positive (+) de la batterie auxiliaire

F52-1 (ILL-) - Borne négative (-) de la batterie auxiliaire

L'éclairage du contacteur s'allume

*a	Pièce constitutive sans faisceau de câbles branché (Contacteur de feux de route automatiques)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de feux de route automatiques.
