DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

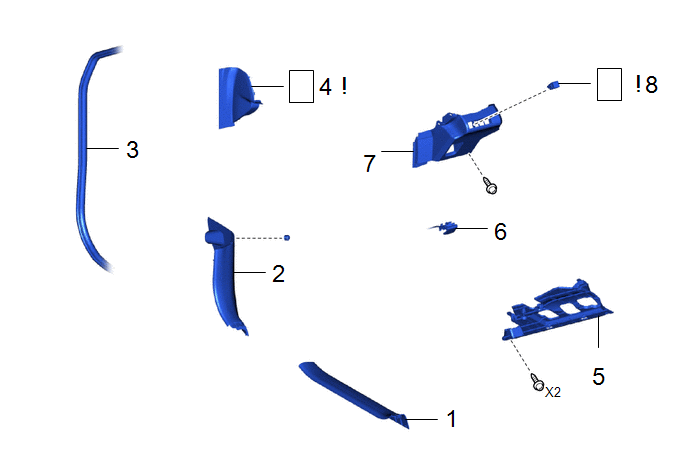

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
67914B | - |
- | - |
|
2 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
62112A | - |
- | - |
|
3 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE |
62312B | - |
- | - |
|
4 | PANNEAU LATERAL DE TABLEAU DE BORD N° 2 |
55318F |
|
- | - |
|
5 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
|
6 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT |
53601 | - |
- | - |
|
7 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD |
- | - |
- | - |
|
8 | CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES |
84153 |
|
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
3. RETIRER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
4. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2
|
|
Cliquer ici |
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
6. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD
Cliquer ici
8. DEPOSER LE CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES

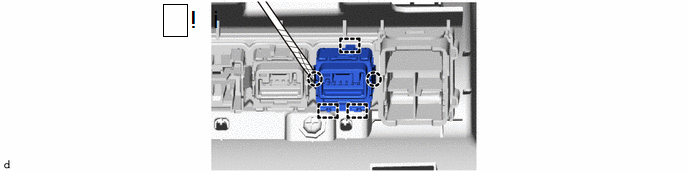

(1) A l'aide d'un tournevis dont la pointe a été entourée de ruban adhésif de protection, libérer les griffes et les guides pour déposer le contacteur de feux de route automatiques.
