DESCRIPTION

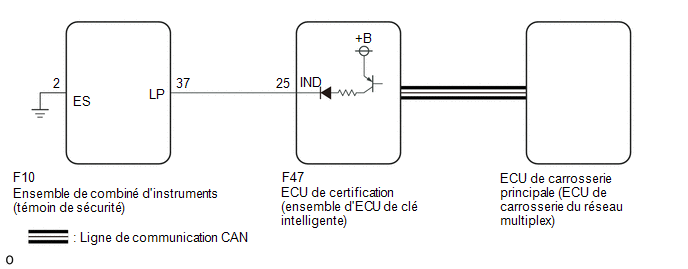

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. | VERIFIER SI UN DTC EST EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble Codes Powertrain > EV > Trouble CodesOK.:
Les DTC ne sont pas émis.
| NON OK | |
PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
|
2. | EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS (IMMOBILISER INDICATOR) |
(a) Effectuer l'Active Test en suivant les indications du GTS.
Body Electrical > Smart Key > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Immobiliser Indicator |
Témoin de sécurité |
OFF / ON | - |
|
Affichage du tester |
|---|
|
Immobiliser Indicator |
OK.:
L'ensemble de combiné d'instruments (témoin de sécurité) fonctionne normalement.
| NON OK | |
PASSER AU POINT 4 |
|
|
3. | VERIFIER LE FONCTIONNEMENT DE L'ENSEMBLE DE COMBINE D'INSTRUMENTS (TEMOIN DE SECURITE) |
(a) Lorsque le système antidémarrage est activé, s'assurer que l'ensemble de combiné d'instruments (témoin de sécurité) clignote.*1
OK.:
L'ensemble de combiné d'instruments (témoin de sécurité) clignote normalement.
(b) Lorsque le système antivol est en état de préparation à l'armement, s'assurer que l'ensemble de combiné d'instruments (témoin de sécurité) s'allume.*2
OK.:
L'ensemble de combiné d'instruments (témoin de sécurité) s'allume normalement.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
*1 est NG (*2 est OK) |
A |
| *2 est NG (*1 est OK) |
B |
| A | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| B | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
|
4. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - TEMOIN DE SECURITE (ENSEMBLE DE COMBINE D'INSTRUMENTS) - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur F10 de l'ensemble de combiné d'instruments (témoin de sécurité).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:

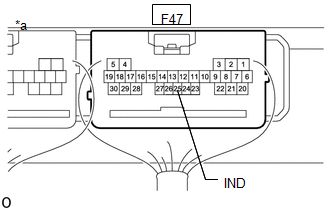

Cliquer sur Location & Routing(F47,F10) Cliquer sur Location & Routing(F47,F10) Cliquer sur Connector(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F10) Cliquer sur Connector(F10)|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
F47-25 (IND) - F10-37 (LP) |
Toujours | En dessous de 1 Ω |
|
F47-25 (IND) ou F10-37 (LP) - Autres bornes et masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F10-2 (ES) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
5. | VERIFIER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| (a) Brancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente). |
|
(b) Brancher le connecteur F10 de l'ensemble de combiné d'instruments (témoin de sécurité).
(c) Vérifier la forme d'onde à l'aide d'un oscilloscope.
Condition de la mesure:
Cliquer sur Location & Routing(F47) Cliquer sur Location & Routing(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F47)|
Branchement du tester |
Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
F47-25 (IND) - Masse de carrosserie |
Contacteur d'allumage OFF → ON |
Génération d'impulsions → Moins de 2 V |
| OK. | |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS (TEMOIN DE SECURITE) |
| NON OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
Un message de dysfonctionnement du système apparaît sur l'écran multifonction
Le système antidémarrage ne fonctionne pas correctementDysfonctionnement du contacteur d'allumage en position On/Start
