Toyota bZ4X - Manuel de réparation (2021-2024): Un message de dysfonctionnement du système apparaît sur l'écran multifonction

DESCRIPTION DU SYSTEME

Si une information de vitesse anormale du véhicule est détectée par l'ECU de certification (ensemble d'ECU de clé intelligente), un message de dysfonctionnement du système s'affiche sur l'écran multifonction.

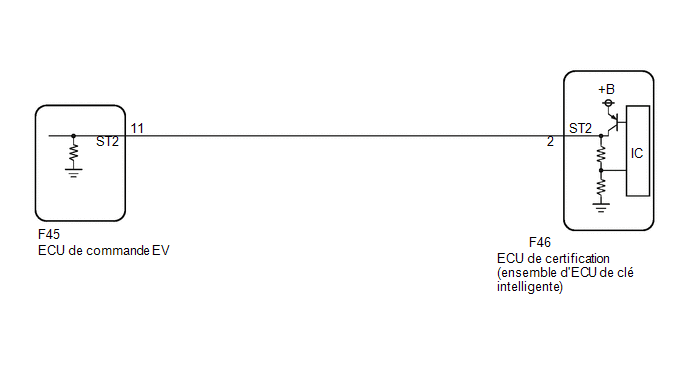

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de l'utilisation du GTS avec le contacteur d'allumage en position OFF, effectuer les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal de réseau multiplex à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie, puis sélectionner le modèle de véhicule manuellement.

  Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.

• Le système de clé intelligente (pour fonction de démarrage) utilise le système de communication LIN et le système de communication CAN. Vérifier la fonction de communication en suivant la procédure de dépannage. Dépanner le système de clés intelligentes (pour la fonction de démarrage) après avoir confirmé que les systèmes de communication fonctionnent correctement.

  Cliquer ici

• Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter à la rubrique Enregistrement.

  Cliquer ici

PROCÉDURE

1.	VERIFIER SI UN DTC EST EMIS

(a) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes Body Electrical > Power Source Control > Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC ne sont pas émis	A
Le DTC est émis	B

B

PASSER AU SYSTEME DE CLE INTELLIGENTE (pour fonction d'ouverture) (TABLEAU DES CODES DE DIAGNOSTIC)

A

2.	RELEVER LA VALEUR A L'AIDE DU GTS (ETAT DE FONCTIONNEMENT DU VEHICULE (LIGNE))

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical > Power Source Control > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Vehicle Running Condition (Line)	Le véhicule roule ou est à l'arrêt	Stop ou Driving	Stop: véhicule arrêté Driving: Véhicule roulant à une vitesse supérieure ou égale à 5 km/h (3 mi/h)	-

Body Electrical > Power Source Control > Data List

Affichage du tester
Vehicle Running Condition (Line)

OK.:

L'affichage du GTS change correctement en fonction de la condition du véhicule.

OK.

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

NON OK

PASSER AU SYSTEME DE FREINAGE A COMMANDE ELECTRONIQUE (COMMENT UTILISER LA RECHERCHE DE PANNES)
