POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

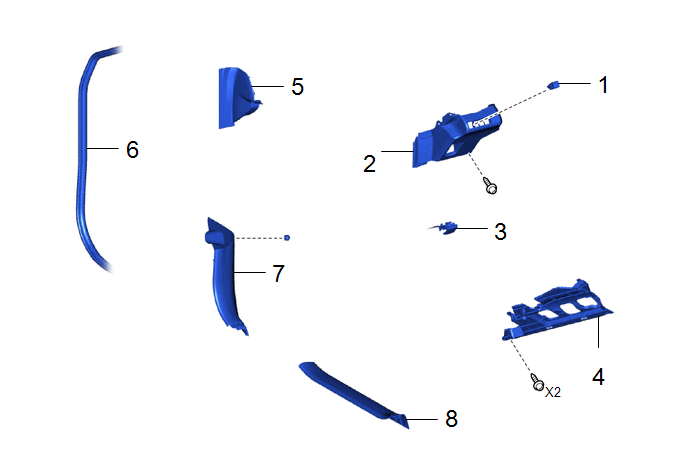

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES |
84153 | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD |
- | - |
- | - |
|
3 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT |
53601 | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
|
5 | PANNEAU LATERAL DE TABLEAU DE BORD N° 2 |
55318F | - |
- | - |
|
6 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE |
62312B | - |
- | - |
|
7 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
62112A | - |
- | - |
|
8 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
67914B | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD
3. BRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
4. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
5. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2
6. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE
7. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
8. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
VerificationEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 VITRE DE PORTE DE COFFRE
- FAISCEAU DE DESEMBUAGE DE LUNETTE ARRIERE
*2 ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
*3 ENSEMBLE DE COMMANDE DE CLIMATISATION
- CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE
*4 ECU DE CARROSSERIE ...
Court-circuit à la masse ou coupure de circuit ECUB
DESCRIPTION
Le sous-ensemble d'ECU de phare fonctionne sur la tension d'entrée d'alimentation électrique de la borne IGR et de la borne ECUB.
La tension d'alimentation électrique de la borne ECUB est fournie lorsque l'ECU de carrosserie principale (ECU de carrosserie du r&eacu ...
Circuit du contacteur d'essuie-glace et de lave-glace
DESCRIPTION L'état de l'ensemble de contacteur d'essuie-glace avant est détecté et envoyé au capteur d'angle de braquage dans ce circuit. SCHEMA DE CABLAGE
PROCÉDURE
1.
RELEVER LA VALEUR A L'AIDE DU GTS (a) Relever la Data List en suivant les indications du GTS. Chassis > ...
