DESCRIPTION
Ce DTC est enregistré en cas de dysfonctionnement dans le circuit d'alimentation électrique de la batterie auxiliaire d'ECU de certification (ensemble d'ECU de clé intelligente) ou de court-circuit à la masse.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Remarque |
|---|---|---|---|---|
|
B228B00 |
Dysfonctionnement du circuit de la batterie ou de l'alimentation du circuit de masse |
Un dysfonctionnement est détecté dans le circuit d'alimentation électrique de la batterie auxiliaire d'ECU de certification (ensemble d'ECU de clé intelligente) ou de court-circuit à la masse. (Logique de détection à 1 cycle*) |
|
Opération de confirmation d'émission de DTC:
|
Etat du véhicule et fonction de sécurité en cas de dysfonctionnement détecté
|
Condition du véhicule lors de la détection d'un dysfonctionnement |
Fonction de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le système de commande hybride est coupé lorsque le véhicule roule. |
- |
Eléments de la Data List et de l'Active Test associés
|
N° de DTC |
Data List et Active Test |
|---|---|
|
B228B00 |
- |

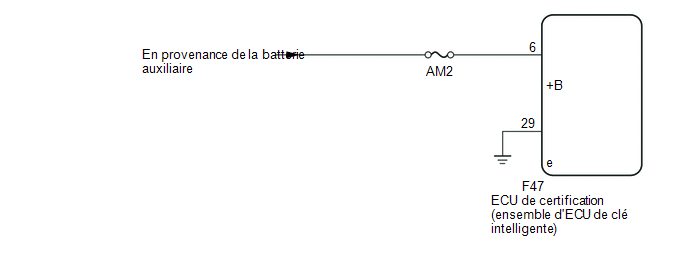

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE) |
|

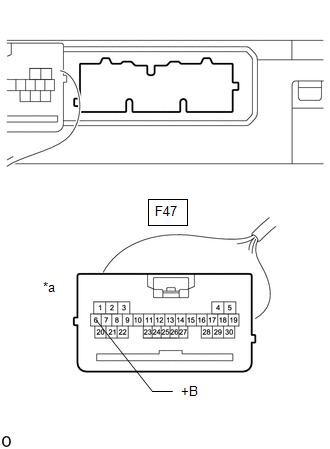

(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente). |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(F47) Cliquer sur Location & Routing(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F47)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F47-6 (+B) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
11 à 14 V |
| NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR DANS LE CIRCUIT CONNECTE À LA SOURCE D'ALIMENTATION |
|
|
2. |

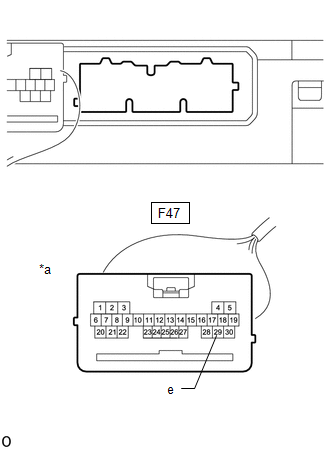

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (MASSE) |
|
(a) Mesurez la résistance en fonction de la/des valeur(s) du tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F47) Cliquer sur Location & Routing(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F47)
|
|
| OK. | ![]() |
FIN (DEFAILLANCE TEMPORAIRE DE LA CONNEXION SUSPECTEE) |
| NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR DANS LE CIRCUIT CONNECTE À LA SOURCE D'ALIMENTATION |
