Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

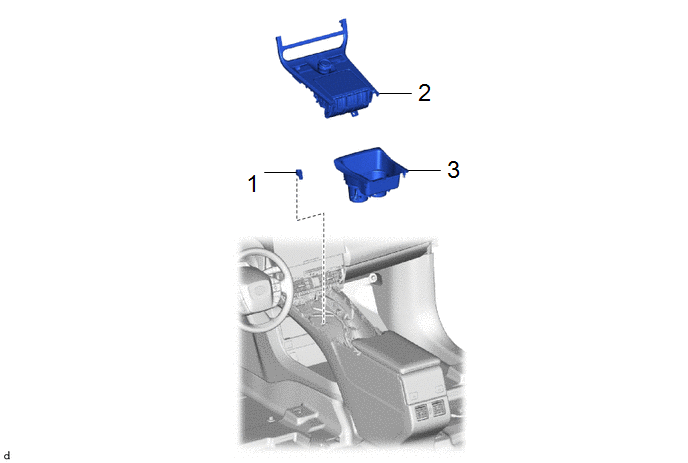

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 |
81080N | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici

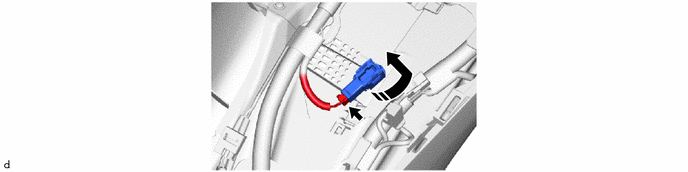

3. DEPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1
.png) |
Déposer dans ce sens | - |
- |
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1
(a) Vérifier l'éclairage.

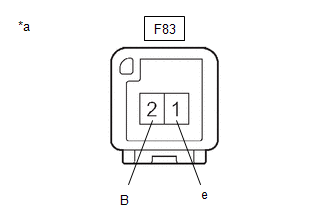

| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage intérieur gauche n° 1 et vérifier si la LED s'allume. OK.: Cliquer sur Location & Routing(F83) Cliquer sur Location & Routing(F83) Cliquer sur Connector(F83) Cliquer sur Connector(F83)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage intérieur n° 1.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 |
81080N | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
3. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Pose
