EMPLACEMENT DES PIECES

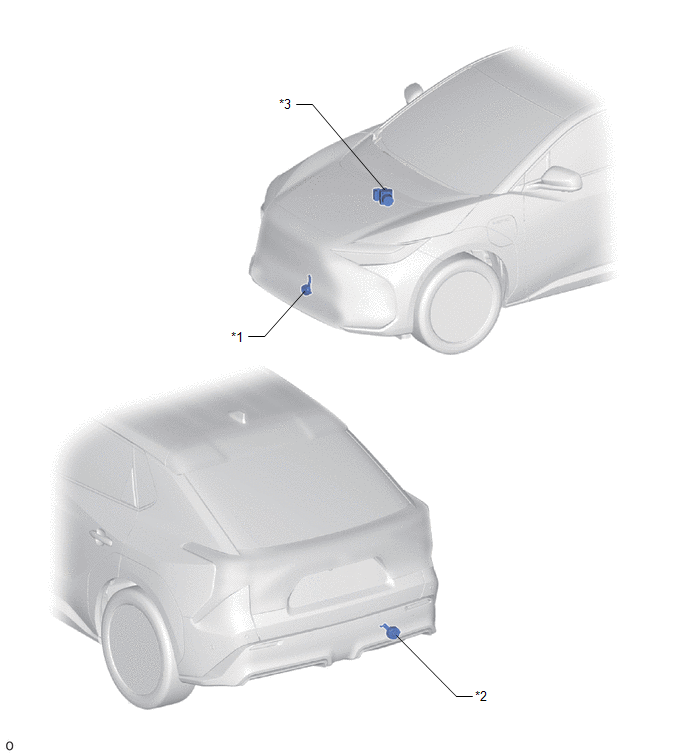

SCHEMA
|
*1 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVANT (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE) |
*2 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE ARRIERE (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE N° 2) |
|
*3 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
- | - |

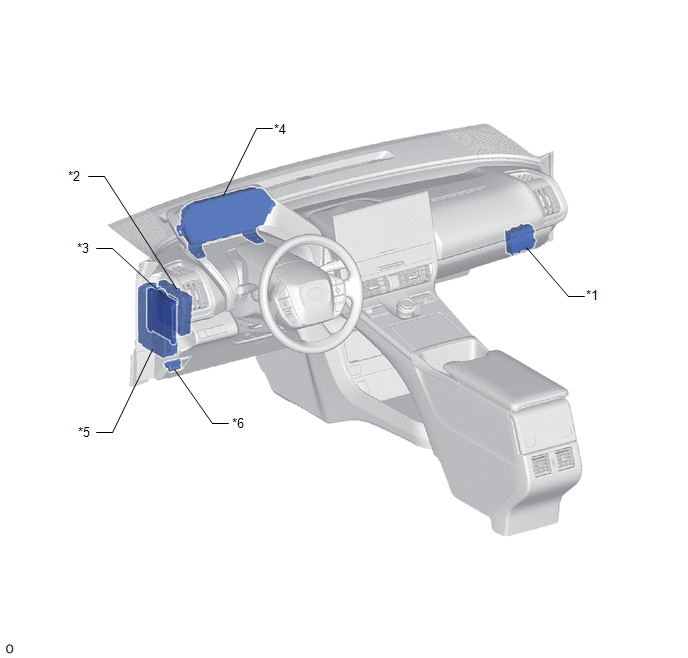

SCHEMA
|
*1 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE |
*2 | ECU DE COMMANDE EV |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-B N° 2 |
*6 | DLC3 |
