DESCRIPTION
Ce DTC est enregistré lorsqu'un dysfonctionnement du circuit de sortie de l'ACC est détecté. Le circuit de sortie ACC est le circuit entre la borne ACCD de l'ECU de certification (ensemble ECU de clé intelligente) et le relais ACC.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Remarque |
|---|---|---|---|---|
|
B227411 |
Court-circuit à la masse dans le circuit de ACC |
Le circuit de relais ACC de l'ECU de certification (ensemble d'ECU de clé intelligente) fonctionne mal. (logique de détection à un cycle(s)*) CONSEIL: Lorsque la tension à la borne ACCD n'a pas la valeur standard, le fonctionnement du système est considéré anormal. |
|
Opération de confirmation d'émission de DTC:
|
Etat du véhicule et fonction de sécurité en cas de dysfonctionnement détecté
|
Condition du véhicule lors de la détection d'un dysfonctionnement |
Fonction de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
En cas de détection d'un dysfonctionnement causé par le blocage du relais AAC en position OFF, le relais ACC ne s'allume pas même si le contacteur d'allumage est en position ACC. CONSEIL: Le contacteur d'allumage ne peut être mis en position ON et le système de commande hybride peut démarrer. |
- |
Eléments de la Data List et de l'Active Test associés
|
N° de DTC |
Data List et Active Test |
|---|---|
|
B227411 |
Commande de source d'alimentation électrique
|

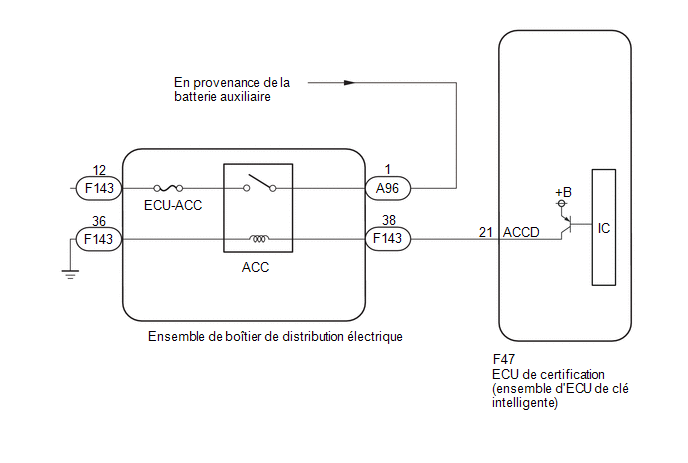

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Cliquer ici .gif)
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur F143 de l'ensemble de boîtier de distribution électrique.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:

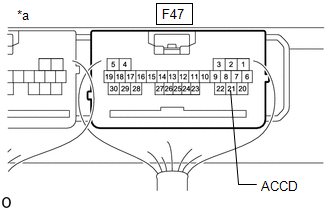

Cliquer sur Location & Routing(F47,F143) Cliquer sur Location & Routing(F47,F143) Cliquer sur Connector(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F143) Cliquer sur Connector(F143)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F47-21 (ACCD) - F143-38 |
Toujours |
En dessous de 1 Ω |
|
F143-36 - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
|
F47-21 (ACCD) ou F143-38 - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER L'ECU DE CERTIFICATION (ASSEMBLAGE DE L'ECU DE CLE INTELLIGENTE) |
|
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Cliquer sur Location & Routing(F47) Cliquer sur Location & Routing(F47) Cliquer sur Connector(F47) Cliquer sur Connector(F47)
|
|
| OK. | ![]() |
REMPLACER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
| NON OK | ![]() |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
