EMPLACEMENT DES PIECES

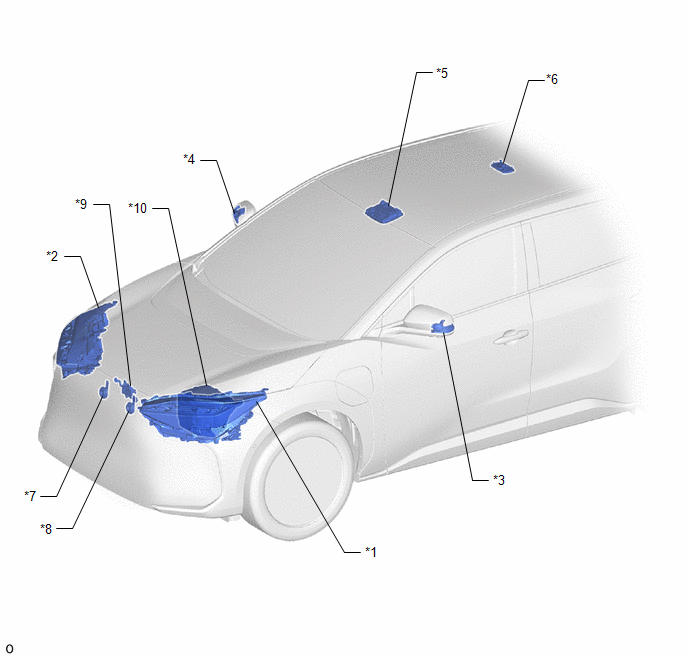

SCHEMA
|
*1 | ENSEMBLE DE PHARE GAUCHE - CLIGNOTANT - FEU DE CROISEMENT |
*2 | ENSEMBLE DE PHARE DROIT - CLIGNOTANT - FEU DE CROISEMENT |
|
*3 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE |
*4 | ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
|
*5 | ENSEMBLE D'ECLAIRAGE DE LECTURE - ECLAIRAGE INTERIEUR |
*6 | ENSEMBLE DE PLAFONNIER N° 1 |
|
*7 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE |
*8 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
|
*9 | ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
*10 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - RELAIS D'AVERTISSEUR SONORE - FUSIBLE HORN |

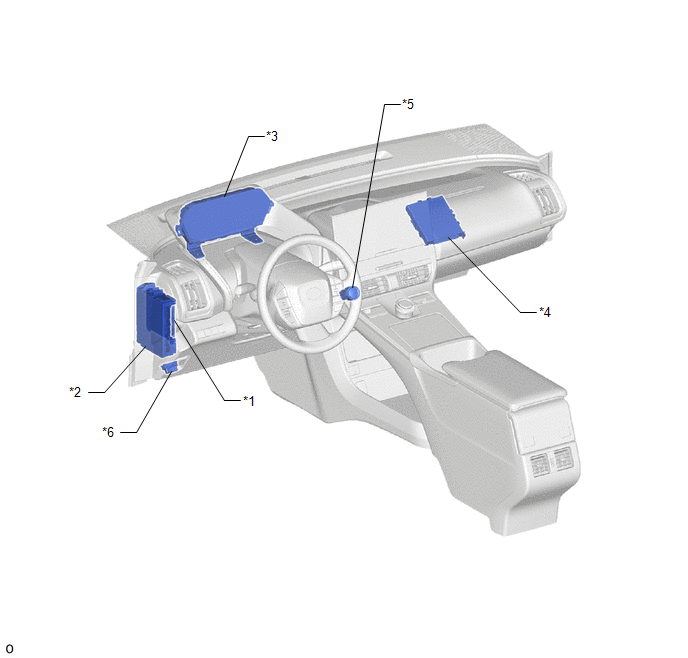

SCHEMA
|
*1 | ECU DE CARROSSERIE PRINCIPAL (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE - FUSIBLE ECU-DCC N° 2 |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN DE SECURITE |
*4 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*5 | CONTACTEUR D'ALIMENTATION |
*6 | DLC3 |

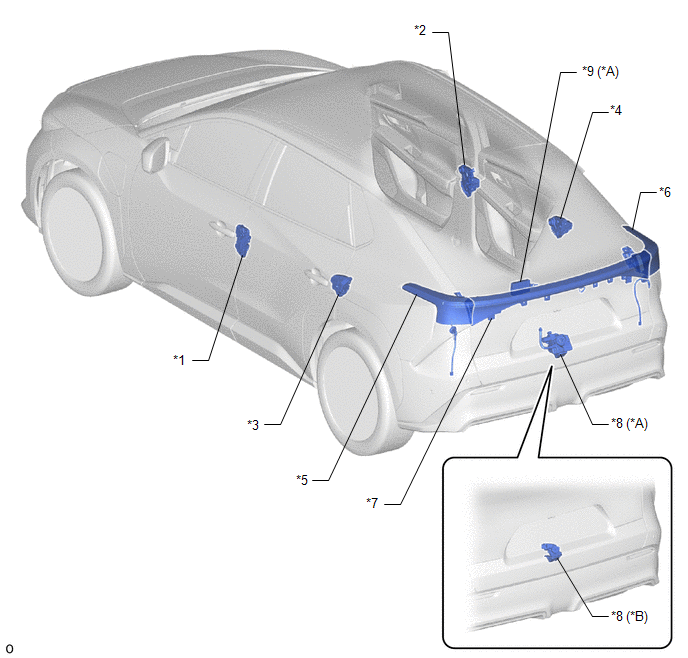

SCHEMA
|
*a | Avec système de porte de coffre électrique |
*b | Sans système de porte de coffre électrique |
|
*1 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE - CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE |
*2 | ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE - CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE |
|
*3 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE - CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE |
*4 | ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR - CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE - CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE |
|
*5 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE - CLIGNOTANT - FEUX ARRIERE |
*6 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT - CLIGNOTANT - FEUX ARRIERE |
|
*7 | ENSEMBLE DE FEU ARRIERE - FEUX ARRIERE | *8 |
ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
|
*9 | ECU DE PORTE DU RESEAU MULTIPLEX |
- | - |
