EMPLACEMENT DES PIECES
SCHEMA
|
*a | Avec chauffage de siège arrière |
- | - |
|
*1 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR - FUSIBLE S/HTR R/L - FUSIBLE S/HTR RR |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE S/HTR F/L - FUSIBLE S/HTR F/R |
|
*3 | ENSEMBLE DE COMMANDE DE CLIMATISATION - CONTACTEUR DE CHAUFFAGE DE SIEGE AVANT |
*4 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
*5 | DLC3 |
*6 | CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE |
SCHEMA
|

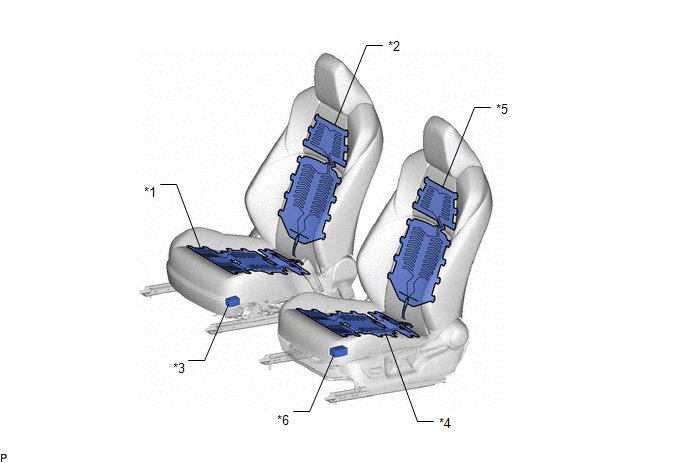

*1 | SOUS-ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT |
*2 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT |
|
*3 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
*4 | SOUS-ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE |
|
*5 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE |
*6 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
SCHEMA
|

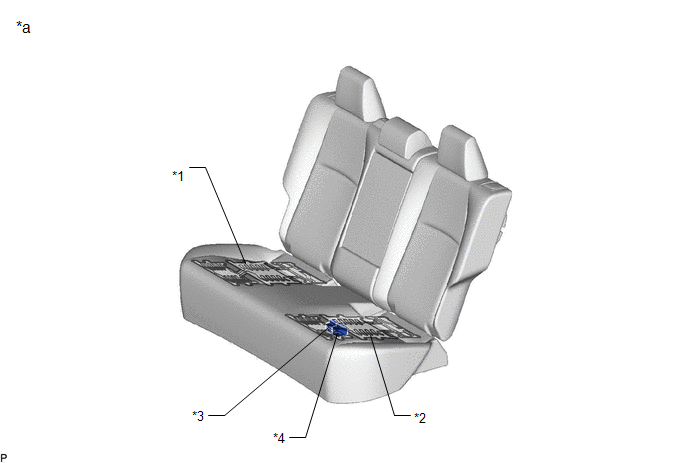

*a | Avec chauffage de siège arrière |
- | - |
|
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 |
*2 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 |
|
*3 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
*4 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
