Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

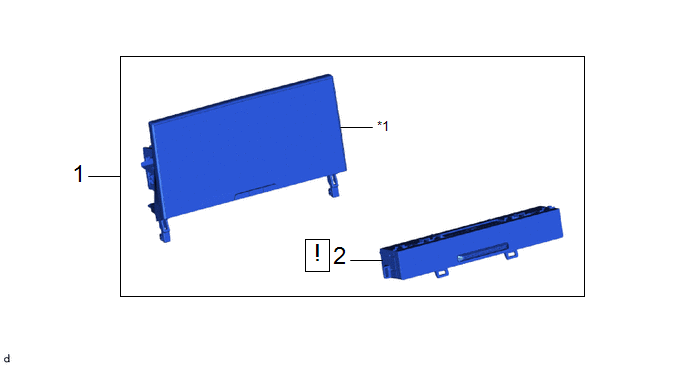

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION |
- | - |
- | - |
|
2 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
55900 |
|
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et les agrafes pour déposer l'ensemble de commande de climatisation.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
55900 | - |
- | - |
|
2 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION |
- | - |
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
- | - |
PROCÉDURE
1. POSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION
2. REPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION
Cliquer ici .gif)
