Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

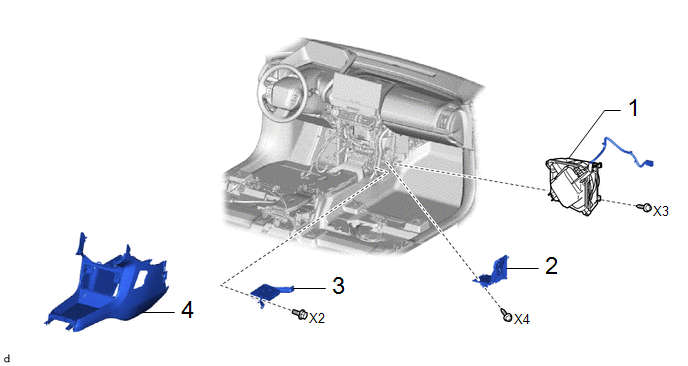

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
2 | ENSEMBLE D'EMETTEUR-RECEPTEUR DE TELEPHONE AVEC SUPPORT |
- | - |
- | - |
|
3 | CACHE DE SOUFFLANTE DE CHAUFFAGE |
87137B | - |
- | - |
|
4 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
87103B | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE D'EMETTEUR-RECEPTEUR DE TELEPHONE AVEC SUPPORT
Cliquer ici

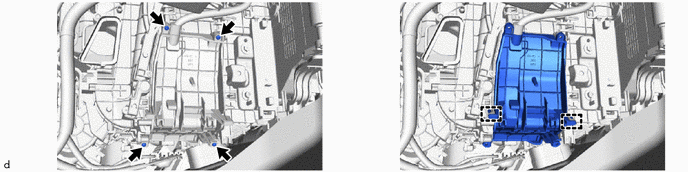

3. DEPOSER LE CACHE DE SOUFFLANTE DE CHAUFFAGE

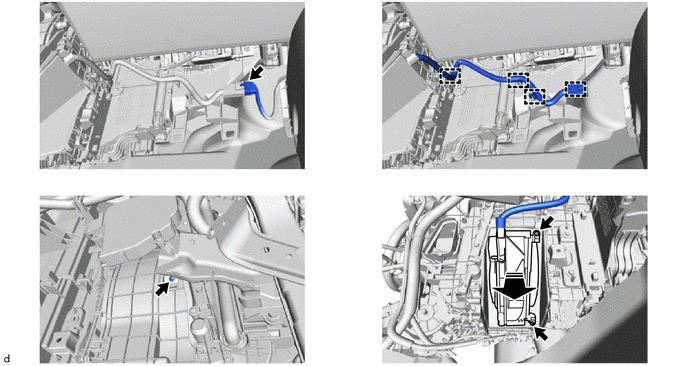

4. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
.png) |
Déposer dans ce sens |
- | - |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
87103B | - |
- | - |
|
2 | CACHE DE SOUFFLANTE DE CHAUFFAGE |
87137B | - |
- | - |
|
3 | ENSEMBLE D'EMETTEUR-RECEPTEUR DE TELEPHONE AVEC SUPPORT |
- | - |
- | - |
|
4 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
2. REPOSER LE CACHE DE SOUFFLANTE DE CHAUFFAGE
3. REPOSER L'ENSEMBLE D'EMETTEUR-RECEPTEUR DE TELEPHONE AVEC SUPPORT
4. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
.gif)
