Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les parties pointues des pièces peuvent blesser les mains.

CONSEIL:

• Procéder de la même manière pour les côtés conducteur et passager avant.
• La procédure ci-dessous concerne le côté conducteur.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

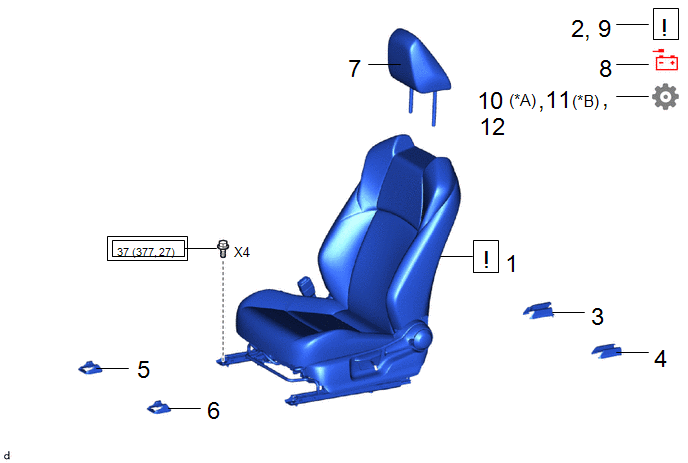

Procédure		N° de référence
1	ENSEMBLE DE SIEGE AVANT	-		-	-
2	VERIFIER LE VERROUILLAGE DE DISPOSITIF DE REGLAGE DE GLISSIERE DE SIEGE	-		-	-
3	CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE ARRIERE	72158E	-	-	-
4	CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE	72138N	-	-	-
5	CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE AVANT	72128A	-	-	-
6	CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT	72124	-	-	-
7	ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT	71910A	-	-	-
8	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
9	VERIFIER LE TEMOIN SRS	-		-	-
10	VERIFIER LE CHAUFFAGE DE SIEGE	-	-	-
11	VERIFIER L'ENSEMBLE DE SIEGE CLIMATISE	-	-	-
12	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE SIEGE AVANT

(1) Placer l'ensemble de siège avant dans l'habitacle, comme indiqué sur le schéma.

REMARQUE:

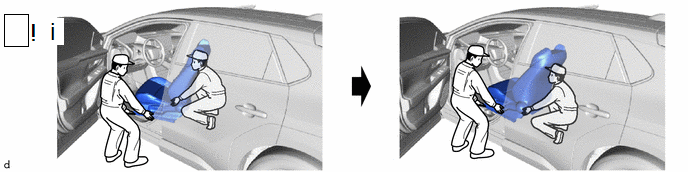

• Au moins 2 personnes sont nécessaires lors de la repose de l'ensemble de siège avant sur le véhicule.
• Protéger le pied de siège avant.
• Veiller à ne pas endommager l'ensemble de siège avant, l'extérieur de la carrosserie ou l'intérieur de la carrosserie.

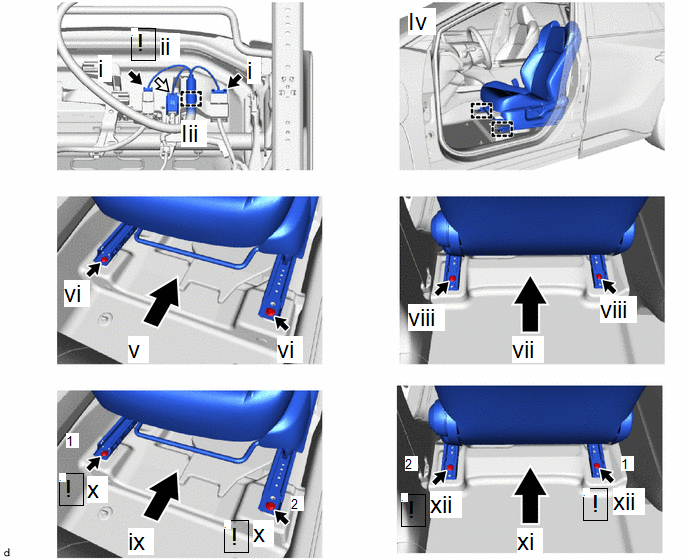

(1) Brancher le connecteur.

(2) Brancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

REMARQUE:

En débranchant un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(3) Engager l'attache.

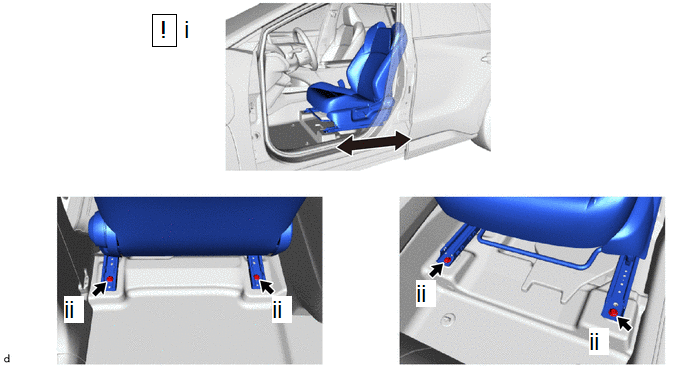

(4) Introduire les 2 goupilles de position de l'ensemble de siège avant dans les 2 orifices de carrosserie, placer l'ensemble de siège avant et s'assurer que les glissières intérieure et extérieure de siège sont bien verrouillées.

(5) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers l'arrière.

(6) Poser provisoirement les 2 boulons sur le côté avant de l'ensemble de siège avant.

(7) Actionner la poignée de réglage de glissière de siège pour déplacer l'ensemble de siège avant le plus possible vers l'avant.

(8) Poser provisoirement les 2 boulons sur le côté arrière de l'ensemble de siège avant.

(9) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers l'arrière.

(10) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie avant de l'ensemble de siège avant dans l'ordre indiqué sur le schéma.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

(11) Actionner la poignée de réglage de glissière de siège pour déplacer l'ensemble de siège avant le plus possible vers l'avant.

(12) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant dans l'ordre indiqué sur le schéma.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

2. VERIFIER LE VERROUILLAGE DE DISPOSITIF DE REGLAGE DE GLISSIERE DE SIEGE

(1) Lorsque l'ensemble de siège avant coulisse, vérifier que les dispositifs de réglage gauche et droit se déplacent ensemble régulièrement et se bloquent simultanément.

(2) Si les dispositifs de réglage du siège ne se bloquent pas simultanément, desserrer les boulons de pose de l'ensemble de siège avant et régler la position du dispositif de réglage.

3. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

4. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE

5. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

6. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

7. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

9. VERIFIER LE TEMOIN SRS

Cliquer ici

10. VERIFIER LE CHAUFFAGE DES SIEGES (avec système de chauffage de siège)

Cliquer ici

11. VERIFIER L'ENSEMBLE DE SIEGE CLIMATISE (avec système de siège climatisé)

Cliquer ici

12. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
