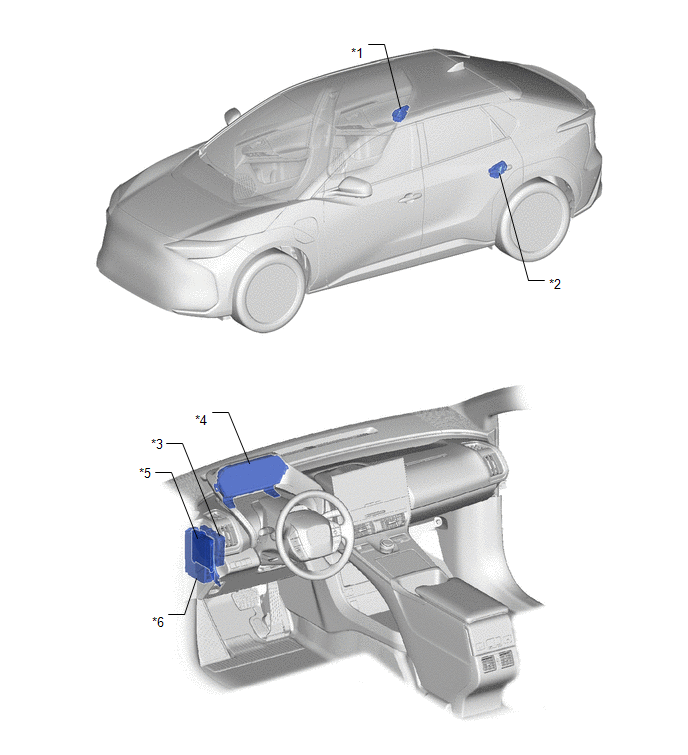

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR |
*2 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
|
*3 | ECU DE COMMANDE EV |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*6 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
Schema Du SystemeSignal de coupure du moteur électrique arrière (côté MG arrière) bloqué en position OFF
RESUME DES DTC
DESCRIPTION DU DYSFONCTIONNEMENT
L'ECU de commande EV détecte des dysfonctionnements qui empêchent le circuit de coupure de l'urgence d'ensemble d'inverseur arrière (HSD2) d'arrêter le système de commande hybride. Une détection est effectu&eac ...
Circuit du contacteur d'éclairage de seuil de porte de coffre
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte l'état de la serrure de porte de coffre à l'aide de l'ensemble de contacteur d'éclairage de seuil de porte (contacteur d'éclairage de seuil de porte de coffre). SCHEMA DE CABLAGE
Avec système de por ...
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES
CONSEIL:
Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventuelles des symptômes sont présentées par ordre de probabilité dans la colonne "Zone incrimin ...
