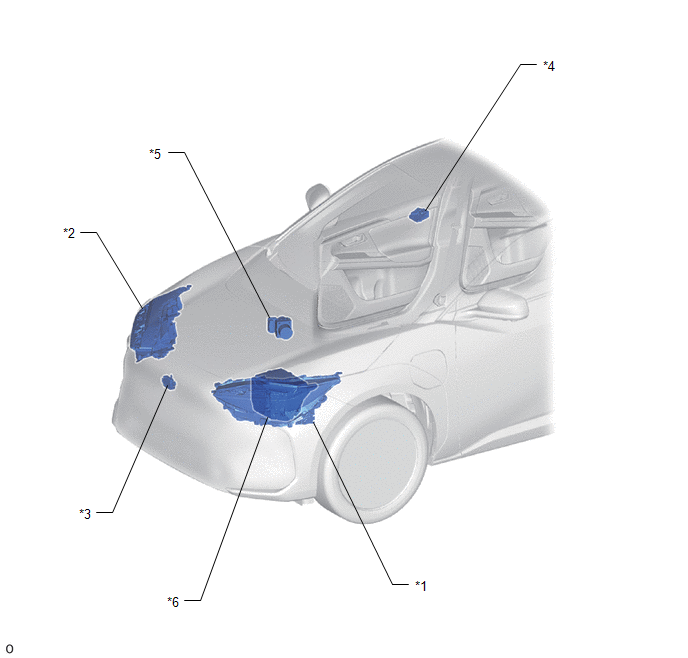

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE PHARE GAUCHE - ENSEMBLE DE BLOC DE PHARE GAUCHE |
*2 | ENSEMBLE DE PHARE DROIT - ENSEMBLE DE BLOC DE PHARE DROIT |
|
*3 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
*4 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
|
*5 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*6 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 ET BLOC DE JONCTION DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE ECU-DCC N° 2 |

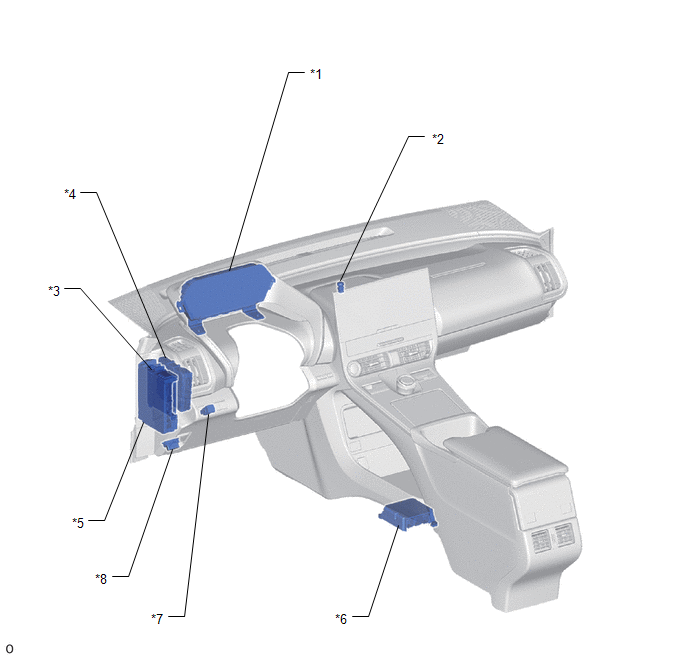

SCHEMA
|
*1 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*2 | CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ECU DE COMMANDE EV |
|
*5 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
*6 | ENSEMBLE DE CAPTEUR D'AIRBAG |
|
*7 | CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES |
*8 | DLC3 |
Comment Proceder A La Recherche De PannesDonnees D'arret Sur Image
DONNEES D'ARRET SUR IMAGE DONNEES D'ARRET SUR IMAGE
(a) Chaque fois que des DTC sont détectés, le capteur de moniteur d'angle mort enregistre les conditions actuelles de fonctionnement du véhicule (capteur) sous forme de données d'arrêt sur image.
VERIFIER LES DONNEES D'ARRET SUR IMAGE (a) ...
Contacteur Trip
VerificationVERIFICATION PROCÉDURE
1. VERIFIER LE CONTACTEUR DE COMPTEUR PARTIEL (a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer sur Location & Routing(F14) Cliquer sur ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE THERMISTANCE
(a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer sur Location & Routing(A30) Cliquer sur Location & R ...
