EMPLACEMENT DES PIECES

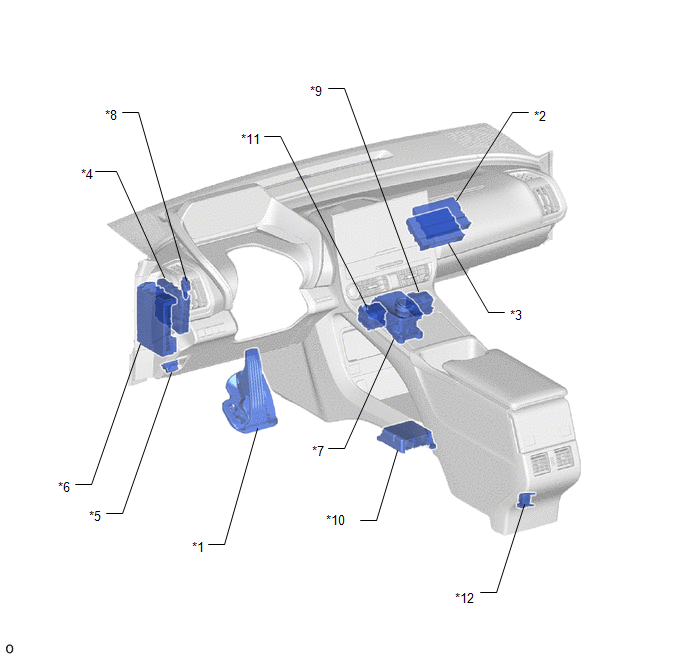

SCHEMA

*1

ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR

*2

ENSEMBLE D'ECU DE GESTION THERMIQUE

*3

ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

*4

ECU DE COMMANDE EV

*5

DLC3

*6

ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

*7

ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER (ECU DE COMMANDE DE CHANGEMENT DE VITESSE)

*8

ENSEMBLE DE CONTACTEUR DES FEUX DE STOP

*9

ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE

- CONTACTEUR DE PEDALE 1

*10

ENSEMBLE DE CAPTEUR D'AIRBAG

*11

ENSEMBLE DE COMODO

- CONTACTEUR DE MODE X-MODE, SNOW

- CONTACTEUR DE COMMANDE DE POIGNEE

*12

SERVICE PLUG (PRISE DE SERVICE)

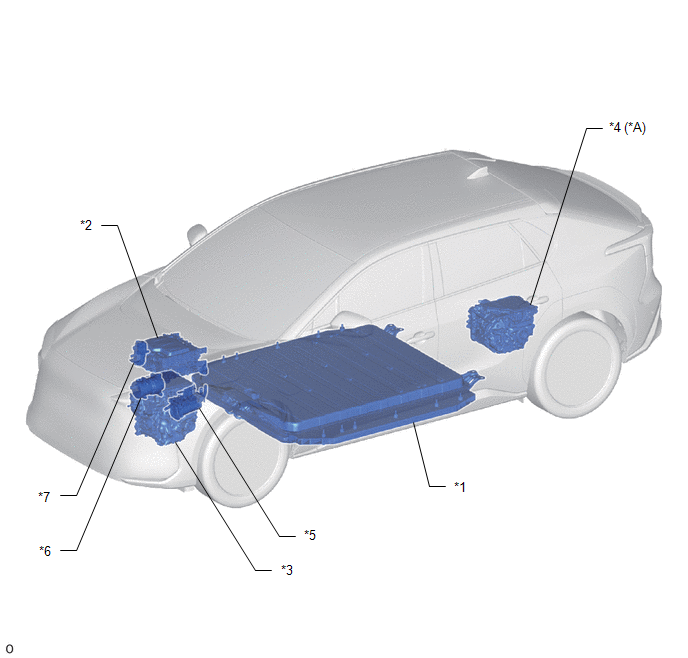

SCHEMA

*a

Pour 4WD

-

-

*1

ENSEMBLE DE BATTERIE D'ALIMENTATION EV

- BOITIER DE DISPOSITIF DE BATTERIE DE TRACTION

- ENSEMBLE D'ECU DE LA BATTERIE

*2

ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU)

*3

ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR (ENSEMBLE D'ESSIEU ELECTRIQUE AVANT)

- ENSEMBLE D'INVERSEUR DE COMMANDE DE MOTEUR EV AVANT (ENSEMBLE D'INVERSEUR AVANT)

- ENSEMBLE DE BOITE-PONT EV AVEC MOTEUR

*4

ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR ET INVERSEUR (ENSEMBLE D'ESSIEU ELECTRIQUE ARRIERE)

- ENSEMBLE D'INVERSEUR DE COMMANDE DE MOTEUR EV ARRIERE (ENSEMBLE D'INVERSEUR ARRIERE)

- ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR

*5

SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE

*6

ENSEMBLE DE COMPRESSEUR AVEC MOTEUR

*7

ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE

-

-

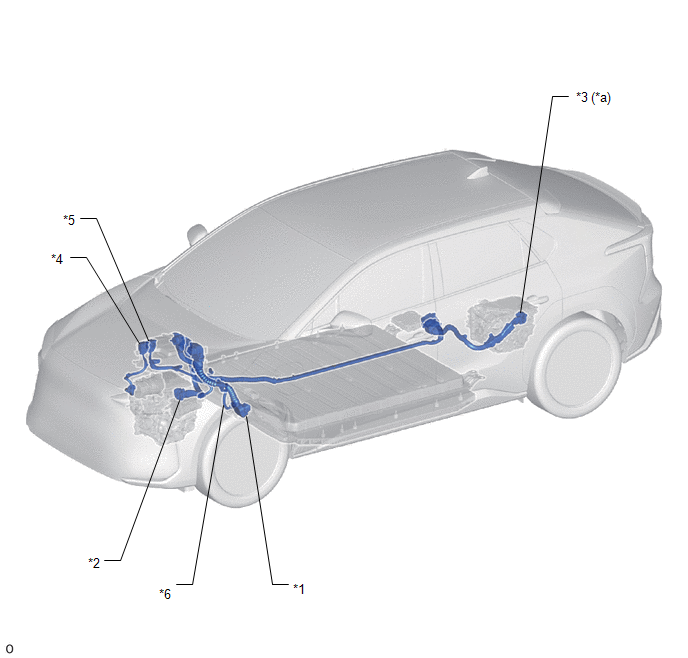

SCHEMA

*a

Pour 4WD

-

-

*1

CABLE INFERIEUR DE PLANCHER

*2

CABLE DE CHASSIS DE BATTERIE N° 1

*3

CABLE DE PLANCHER DE VEHICULE HYBRIDE N° 2

*4

CABLE DE CLIMATISATION HV

*5

CABLE DE CHARGEUR DE BATTERIE EV

*6

CABLE D'INVERSEUR DE PRISE HV

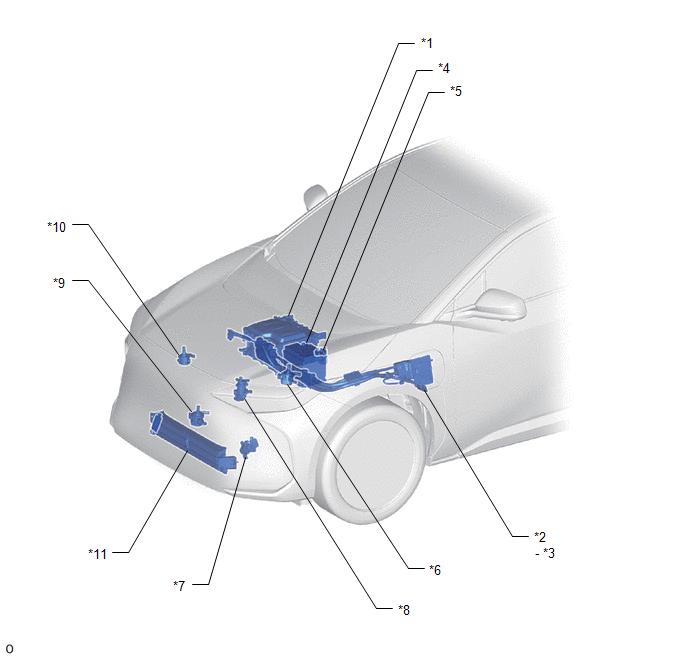

SCHEMA

*1

ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU)

*2

CABLE D'ENTREE DE CHARGEUR DC

*3

CABLE D'ENTREE DE CHARGEUR AC

*4

BATTERIE AUXILIAIRE

*5

ENSEMBLE DE CAPTEUR D'ETAT DE BATTERIE

*6

ENSEMBLE DE POMPE A EAU D'INVERSEUR AVEC MOTEUR

*7

ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE

*8

SOUPAPE DE COMMANDE D'EAU

*9

ENSEMBLE DE POMPE A EAU DE BATTERIE AVEC MOTEUR

*10

ENSEMBLE DE POMPE DE CHAUFFAGE

*11

ENSEMBLE D'OBTURATEUR DE RADIATEUR

- ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT

- SOUS-ENSEMBLE D'OBTURATEUR DE RADIATEUR

-

-

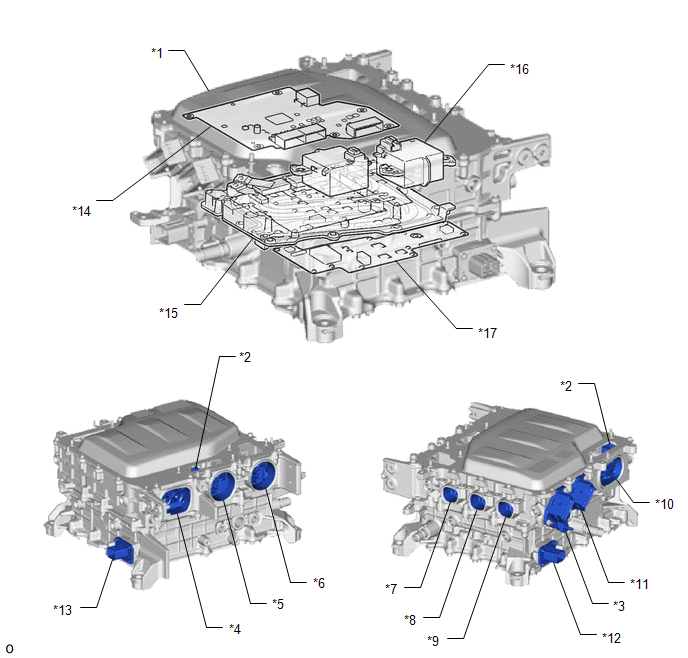

SCHEMA

*1

ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU)

*2

INTERVERROUILLAGE

*3

BORNE AMD

*4

BRANCHEMENT DU CABLE SOUS PLANCHER

*5

BRANCHEMENT DE CABLE DE CHASSIS DE BATTERIE N° 1

*6

BRANCHEMENT DE CABLE SOUS PLANCHER HV N° 2

*7

BRANCHEMENT DE CABLE D'INVERSEUR DE PRISE HV

*8

BRANCHEMENT DE CABLE DE CHARGEUR DE BATTERIE EV

*9

BRANCHEMENT DU CABLE DE CLIMATISATION HV

*10

BRANCHEMENT DU CABLE D'ENTREE DE CHARGEUR DC

*11

CONNECTEUR BASSE TENSION

*12

BRANCHEMENT DU CABLE D'ENTREE DE CHARGEUR AC

*13

CONNECTEUR DE SORTIE DE L'ENSEMBLE DE CHARGEUR DE VEHICULE ELECTRIQUE

*14

ECU DE COMMANDE DE CHARGE PLUG-IN

*15

CONVERTISSEUR DC/DC

*16

SOUS-ENSEMBLE DE RELAIS DC

*17

ENSEMBLE DE CHARGEUR DE VEHICULE ELECTRIQUE

-

-

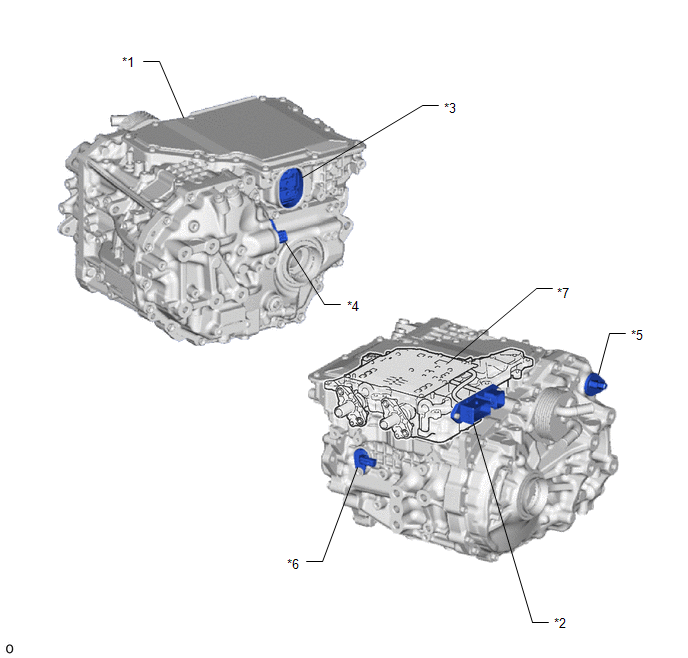

SCHEMA

*1

ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR (ENSEMBLE D'ESSIEU ELECTRIQUE AVANT)

- ENSEMBLE DE BOITE-PONT EV AVEC MOTEUR

*2

CONNECTEUR BASSE TENSION

*3

BRANCHEMENT DE CABLE DE CHASSIS DE BATTERIE N° 1

- INTERVERROUILLAGE

*4

CONNECTEUR DE TRANSFORMATEUR DE MOTEUR ELECTRIQUE

*5

CONNECTEUR DE POMPE A HUILE

*6

CONNECTEUR DE CAPTEUR DE TEMPERATURE DE LIQUIDE DE BOITE DE VITESSES

*7

ENSEMBLE D'INVERSEUR DE COMMANDE DE MOTEUR EV AVANT (ENSEMBLE D'INVERSEUR AVANT)

-

-

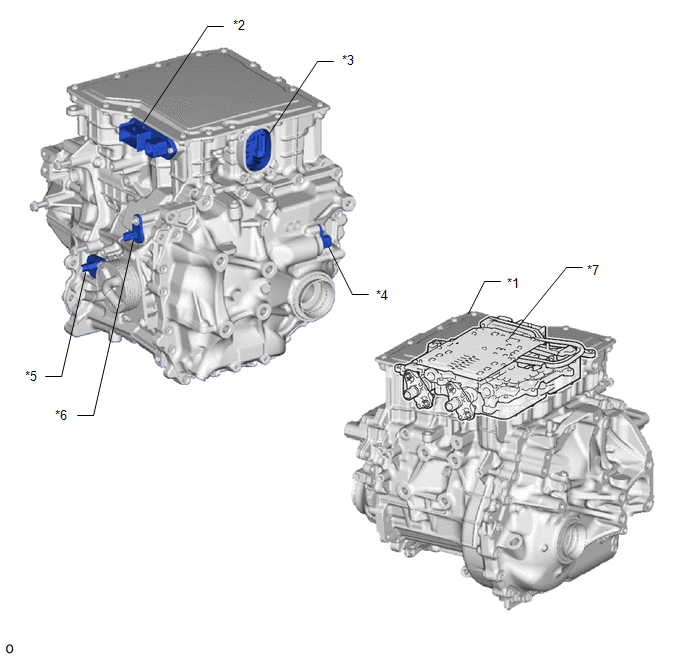

SCHEMA

*1

ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR ET INVERSEUR (ENSEMBLE D'ESSIEU ELECTRIQUE ARRIERE)

- ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR

*2

CONNECTEUR BASSE TENSION

*3

BRANCHEMENT DE CABLE SOUS PLANCHER HV N° 2

- INTERVERROUILLAGE

*4

CONNECTEUR DE TRANSFORMATEUR DE MOTEUR ELECTRIQUE

*5

CONNECTEUR DE POMPE A HUILE

*6

CONNECTEUR DE CAPTEUR DE TEMPERATURE DE LIQUIDE DE BOITE DE VITESSES

*7

ENSEMBLE D'INVERSEUR DE COMMANDE DE MOTEUR EV ARRIERE (ENSEMBLE D'INVERSEUR ARRIERE)

-

-
