EMPLACEMENT DES PIECES

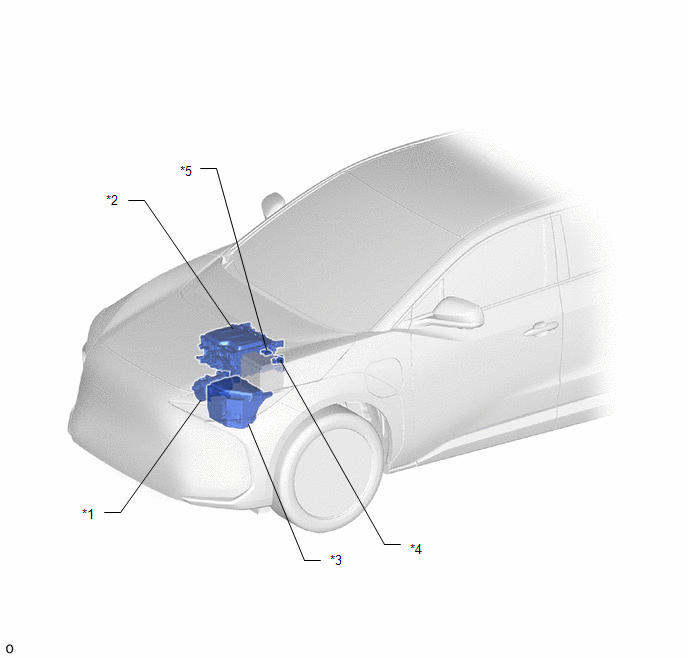

SCHEMA
|
*1 | ENSEMBLE DE COMPRESSEUR AVEC MOTEUR |
*2 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU) - CONVERTISSEUR DC/DC |
|
*3 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 |
*4 | ENSEMBLE DE CAPTEUR D'ETAT DE BATTERIE |
|
*5 | ENSEMBLE BLOC A LAMES FUSIBLES |
- | - |

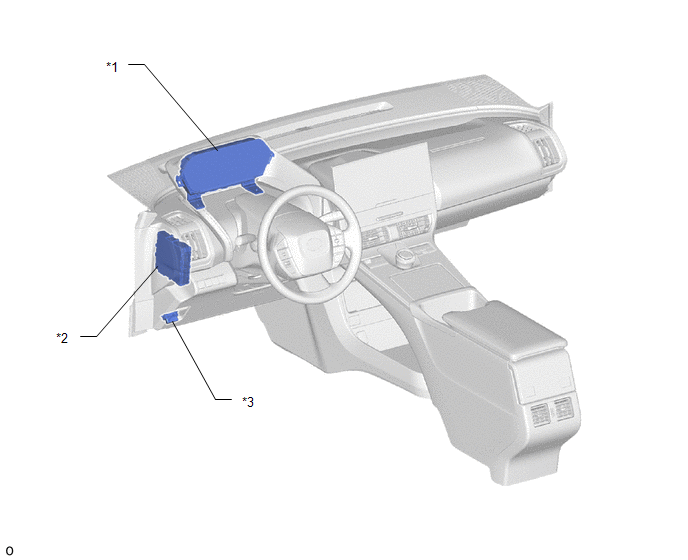

SCHEMA
|
*1 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*2 | ECU DE COMMANDE EV |
|
*3 | DLC3 |
- | - |
Mesures De Precaution
Schema Du SystemeBornes D'ecu
BORNES D'ECU
Code de connecteur N° de borne
Symboles Nom du signal (destination de la connexion)
A35 1
IGC2 Source d'alimentation électrique
2 IGCT
Source d'alimentation électrique
3 AM
Source d'alimentation électrique constante ...
Circuit de contacteur VSC OFF
DESCRIPTION L'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) est branchée sur l'ensemble de combiné d'instruments via la communication CAN.
Une pression sur le contacteur VSC OFF (ensemble de comodo) désactive le fonctionnement du système TRAC et si la pression est mainte ...
Circuit du moteur d'essuie-glace avant
DESCRIPTION L'ensemble de relais d'essuie-glace avant commande l'ensemble de moteur d'essuie-glace avant via ce circuit. SCHEMA DE CABLAGE
PROCÉDURE
1.
EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS
(a) Effectuer l'Active Test en suivant les indications du GTS. Body Electrical > Main ...
