EMPLACEMENT DES PIECES

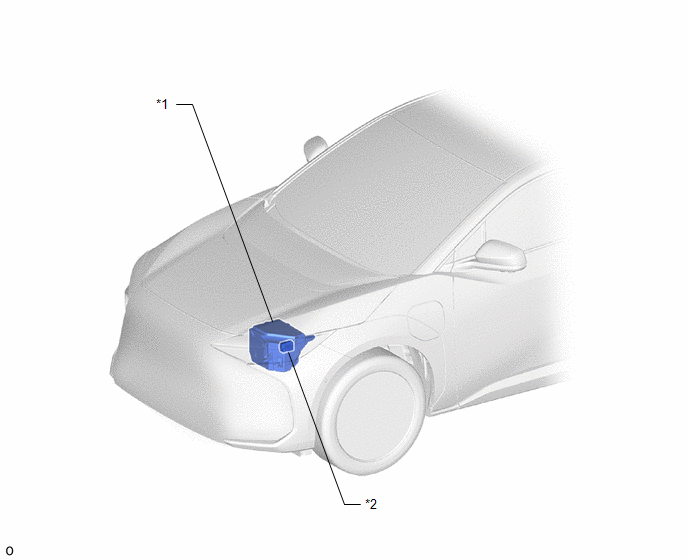

SCHEMA
|
*1 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE INP STD N° 1 - FUSIBLE INP STD N° 2 - FUSIBLE INP STD N° 3 - FUSIBLE D/C CUT - FUSIBLE STD P/I N° 1 |
*2 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |

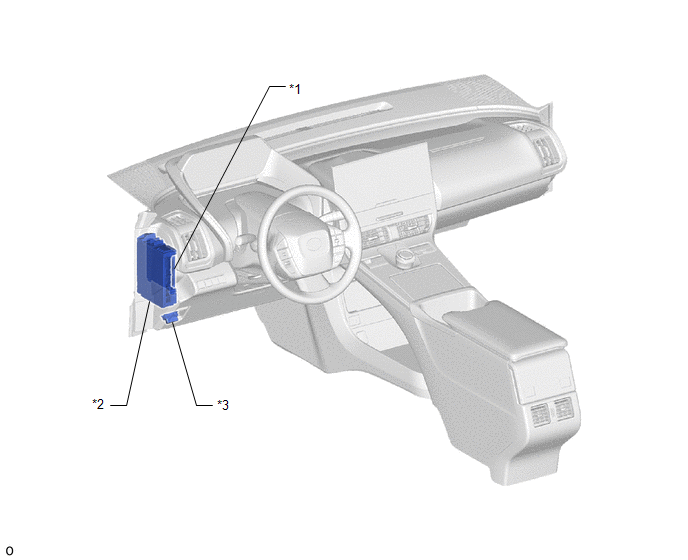

SCHEMA
|
*1 | ECU DE CARROSSERIE PRINCIPAL (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE D'ECU-IGR N° 1 |
|
*3 | DLC3 |
- | - |
