EMPLACEMENT DES PIECES
SCHEMA
|

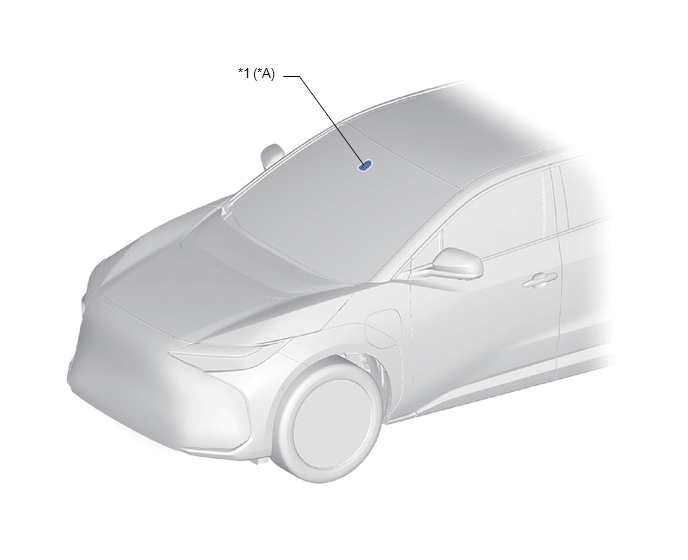

*a | Avec système d'essuie-glace automatique |
- | - |
|
*1 | CAPTEUR DE PLUIE |
- | - |
SCHEMA
|

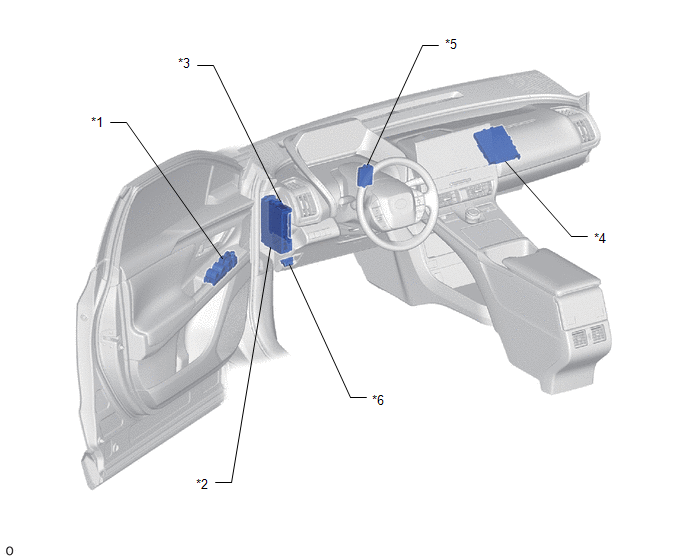

*1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-B N° 1 - FUSIBLE ECU-B N° 2 Fusible DOOR F/L - FUSIBLE DOOR F/R - FUSIBLE DOOR R/L - FUSIBLE DOOR R/R - FUSIBLE S/ROOF (avec toit ouvrant panoramique) |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*5 | BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) |
*6 | DLC3 |
SCHEMA
|

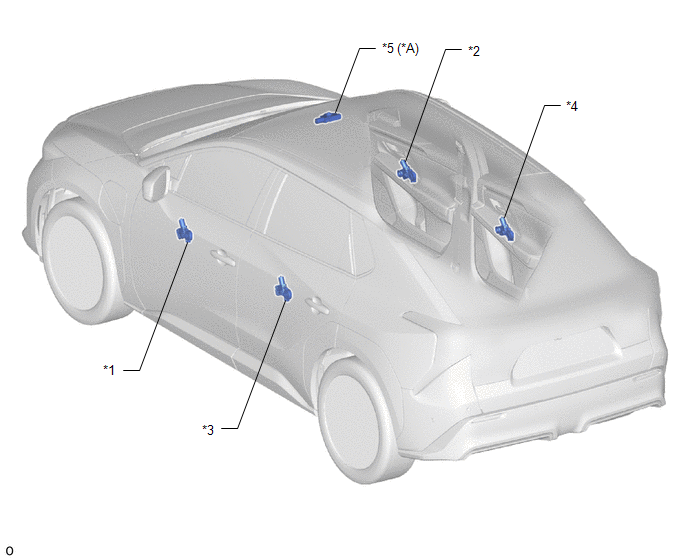

*a | Avec toit ouvrant panoramique |
- | - |
|
*1 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT GAUCHE |
*2 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT DROIT |
|
*3 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE GAUCHE |
*4 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE DROIT |
|
*5 | ECU DE COMMANDE DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) |
- | - |
Mesures De Precaution
Schema De SystemeEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR DROIT
- ENROULEUR DE RETROVISEUR EXTERIEUR DROIT
*2 ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR GAUCHE
- ENROULEUR DE RETROVISEUR EXTERIEUR GAUCHE
*3 ENSEMBLE D'ACTIONNEUR DE FREI ...
Circuit du contacteur de sélecteur de mode de conduite
DESCRIPTION Pour 2WD:
Le signal du contacteur de mode SNOW est transmis à l'ECU de commande EV lorsque le contacteur de mode SNOW est actionné. Ce signal est ensuite transmis par l'ECU de commande EV via le CAN à l'ensemble de combiné d'instruments afin d'allumer le témoin de mode SNOW.
...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE)
Procédure N ...
