EMPLACEMENT DES PIECES

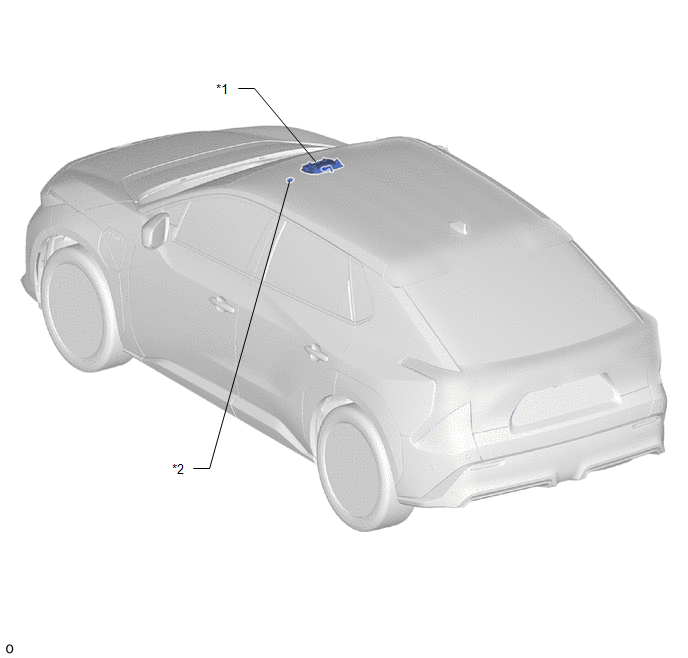

SCHEMA
*1 | ENSEMBLE D'ECLAIRAGE DE LECTURE - CONTACTEUR (SOS) MANUEL |
*2 | ENSEMBLE DE MICRO |

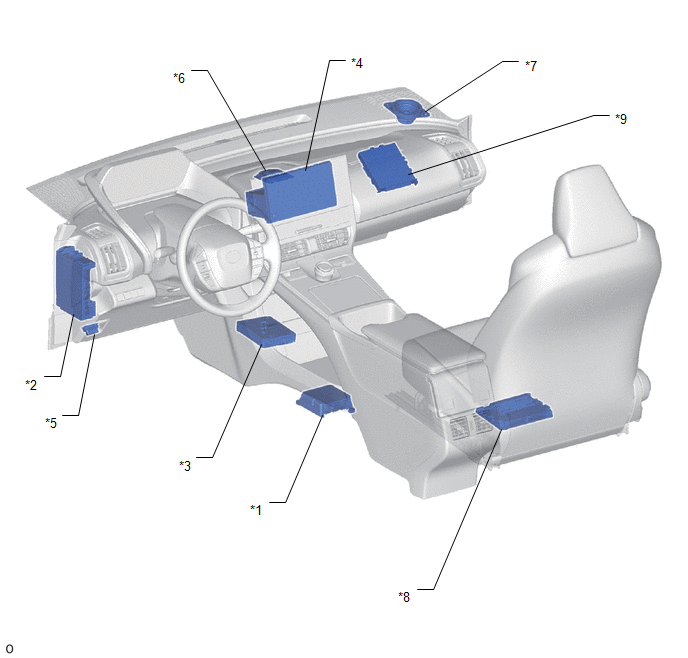

SCHEMA
*1 | ENSEMBLE D'ECU D'AIRBAG |
*2 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE - FUSIBLE ECU-IGR N° 2 - FUSIBLE DCM |
*3 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - BATTERIE DE TELEPHONE MOBILE |
*4 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*5 | DLC3 |
*6 | ENSEMBLE D'ANTENNE DE NAVIGATION |
*7 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
*8 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
*9 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
- | - |

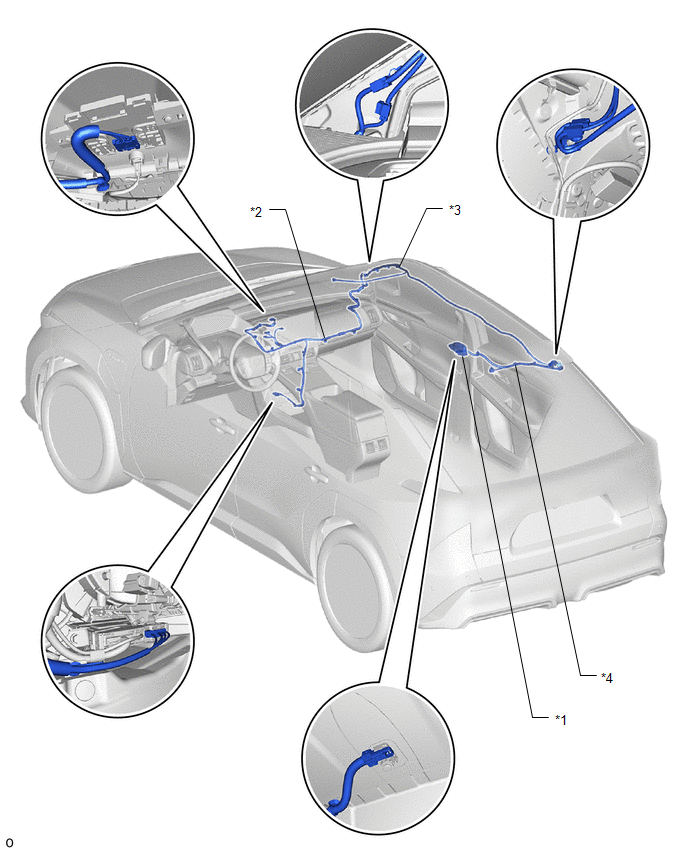

SCHEMA
*1 | ENSEMBLE D'ANTENNE DE TOIT |
*2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*3 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3 |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4 |
