EMPLACEMENT DES PIECES
SCHEMA
|

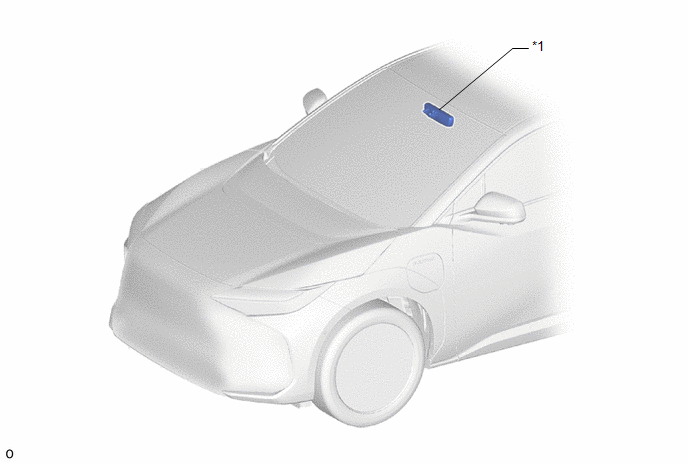

*1 | ENSEMBLE DE RETROVISEUR INTERIEUR - DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE |
- | - |
SCHEMA
|

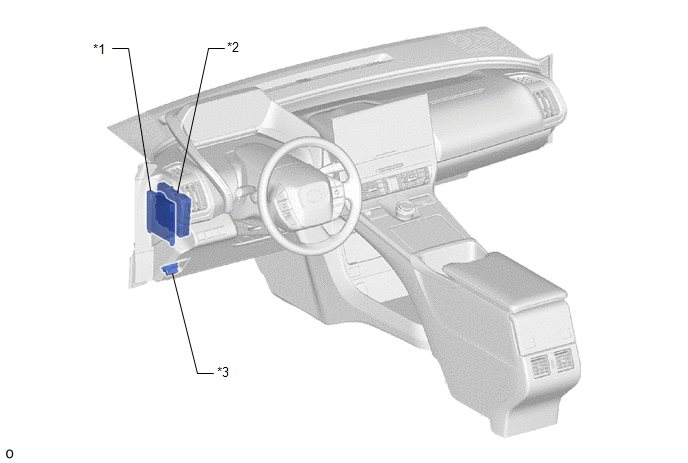

*1 | ECU DE CARROSSERIE PRINCIPAL (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*2 | ECU DE COMMANDE EV |
|
*3 | DLC3 |
- | - |
Schema Du SystemePose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de rà ...
Contacteur De Vitre Electrique Cote Passager Avant
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE SUPERIEUR D'ACCOUDOIR DE PORTE AVANT
-
- -
2 ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*a Avec stationnement avancé
*b Avec système de moniteur de vision panoramique
*1 CAPTEUR D'ANGLE AVANT A ULTRASONS (FR SENSOR)
*2 CAPTEUR CENTRAL AVANT A ULTRASONS (FRC SENSOR)
*3 CAPTEUR CENTRAL AVANT A ULTRASONS (CAPT ...
