EMPLACEMENT DES PIECES

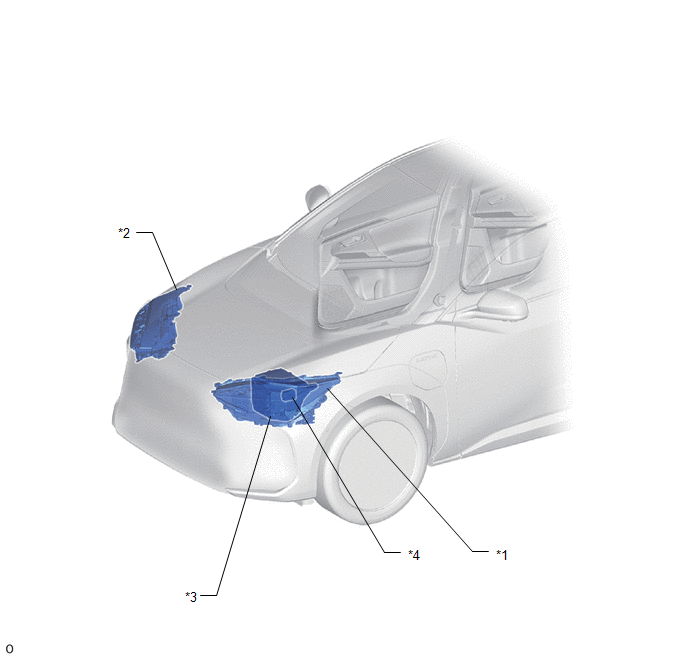

SCHEMA
|
*1 | ENSEMBLE DE PHARE GAUCHE - ENSEMBLE DE BLOC DE PHARE GAUCHE - BLOC LED DE FEU DE POSITION N° 1 (pour phare à quatre faisceaux) |
*2 | ENSEMBLE DE PHARE DROIT - ENSEMBLE DE BLOC DE PHARE DROIT - BLOC LED DE FEU DE POSITION N° 1 (pour phare à quatre faisceaux) |
|
*3 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 ET BLOC DE JONCTION DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE ECU-B N° 2 - FUSIBLE INP STD N° 1 |
*4 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |

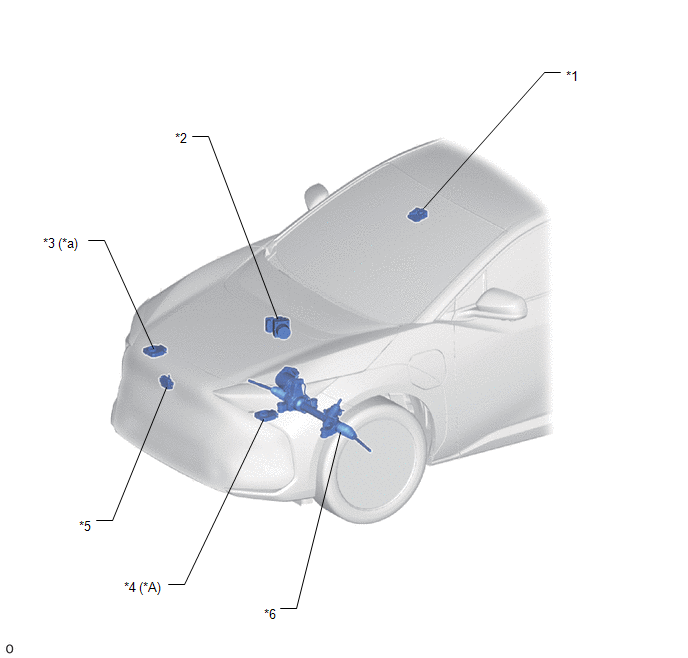

SCHEMA
|
*a | Pour phare à quatre feu |
- | - |
|
*1 | CAMERA DE DETECTION AVANT |
*2 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
|
*3 | SOUS-ENSEMBLE D'ECU DE PHARE DROITE |
*4 | SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE |
|
*5 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
*6 | ECU DE DIRECTION ASSISTEE (ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE) |

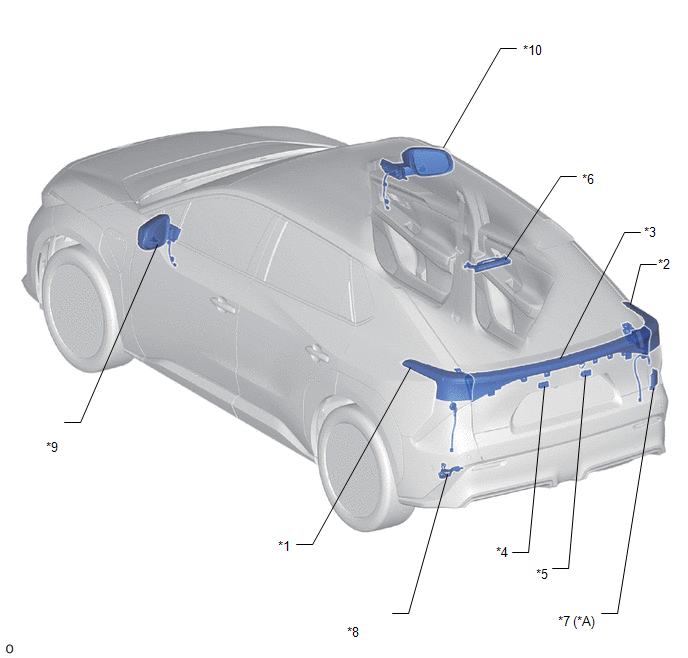

SCHEMA
|
*a | Avec système de moniteur d'angle mort |
- | - |
|
*1 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE - CORPS ET LENTILLE DE FEU COMBINE ARRIERE GAUCHE - CABLE ET DOUILLE DE FEU COMBINE ARRIERE GAUCHE - LED DE CLIGNOTANT ARRIERE |
*2 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT - CORPS ET LENTILLE DE FEU COMBINE ARRIERE DROIT - CABLE ET DOUILLE DE FEU COMBINE ARRIERE DROIT - LED DE CLIGNOTANT ARRIERE |
|
*3 | ENSEMBLE DE FEU ARRIERE - FEU DE RECUL A LED - LED DE FEU ANTIBROUILLARD ARRIERE - CABLE ET DOUILLE DE FEU ARRIERE |
*4 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION GAUCHE |
|
*5 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION DROIT |
*6 | ENSEMBLE DE FEU DE STOP SURELEVE |
|
*7 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (A) |
*8 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
|
*9 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR GAUCHE - ECLAIRAGE DE RETROVISEUR EXTERIEUR (avec éclairage de plancher) |
*10 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR DROIT - ECLAIRAGE DE RETROVISEUR EXTERIEUR (avec éclairage de plancher) |

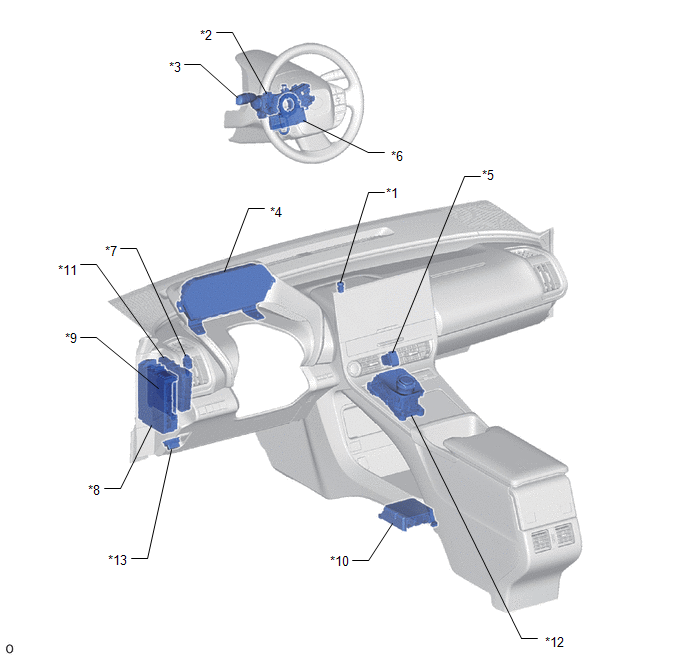

SCHEMA
|
*1 | CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE |
*2 | LOGEMENT DE CONTACTEUR AU VOLANT |
|
*3 | CONTACTEUR DE CLIGNOTANT |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ENSEMBLE DE CONTACTEUR DE SIGNAL D'AVERTISSEMENT DES FEUX DE DETRESSE |
*6 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*7 | ENSEMBLE DE CONTACTEUR DES FEUX DE STOP |
*8 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE D'ECU-IGR N° 1 - FUSIBLE TAIL - RELAIS TAIL |
|
*9 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*10 | ENSEMBLE D'ECU D'AIRBAG |
|
*11 | ECU DE COMMANDE EV |
*12 | ECU DE COMMANDE DE CHANGEMENT DE VITESSE (SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE) |
|
*13 | DLC3 |
- | - |
