Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

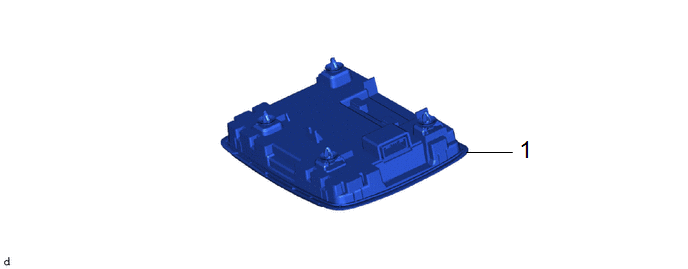

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	ENSEMBLE D'ECLAIRAGE DE LECTURE	81260A	-	-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

Cliquer ici

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (TEMOIN DE DESACTIVATION D'AIRBAG)

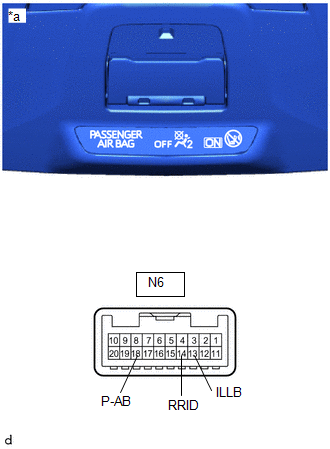

(a) Appliquer la tension de batterie auxiliaire au connecteur et vérifier le statut d'éclairage du témoin OFF de l'airbag.

OK.:

Branchement de la batterie auxiliaire

Condition spécifiée

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture (témoin de désactivation d'airbag).

N6-14 (RRID) - Borne positive (+) de la batterie auxiliaire

N6-18 (P-AB) - Borne négative (-) de la batterie auxiliaire

Le témoin AIRBAG OFF s'allume

N6-13 (ILLB) - Borne positive (+) de la batterie auxiliaire

N6-14 (RRID) - Borne positive (+) de la batterie auxiliaire

N6-18 (P-AB) - Borne négative (-) de la batterie auxiliaire

Le témoin AIRBAG OFF s'allume de manière atténuée

*a	Pièce constitutive sans faisceau de câbles connecté (Ensemble d'éclairage de lecture (témoin de désactivation d'airbag))

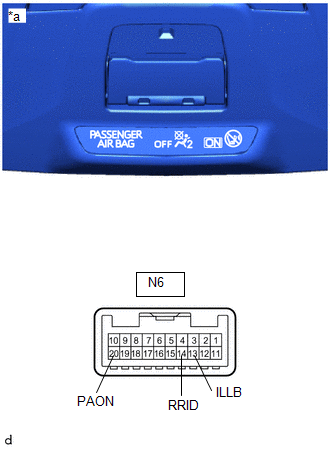

(b) Appliquer la tension de batterie auxiliaire au connecteur et vérifier le statut d'éclairage du témoin OFF de l'airbag.

OK.:

Branchement de la batterie auxiliaire

Condition spécifiée

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de lecture (témoin de désactivation d'airbag).

N6-14 (RRID) - Borne positive (+) de la batterie auxiliaire

N6-20 (PAON) - Borne négative (-) de la batterie auxiliaire

Le témoin AIRBAG ON s'allume

N6-13 (ILLB) - Borne positive (+) de la batterie auxiliaire

N6-14 (RRID) - Borne positive (+) de la batterie auxiliaire

N6-20 (PAON) - Borne négative (-) de la batterie auxiliaire

Le témoin AIRBAG ON s'allume de manière atténuée

*a	Pièce constitutive sans faisceau de câbles connecté (Ensemble d'éclairage de lecture (témoin de désactivation d'airbag))

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	ENSEMBLE D'ECLAIRAGE DE LECTURE	81260A	-	-	-

PROCÉDURE

1. POSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE
