POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

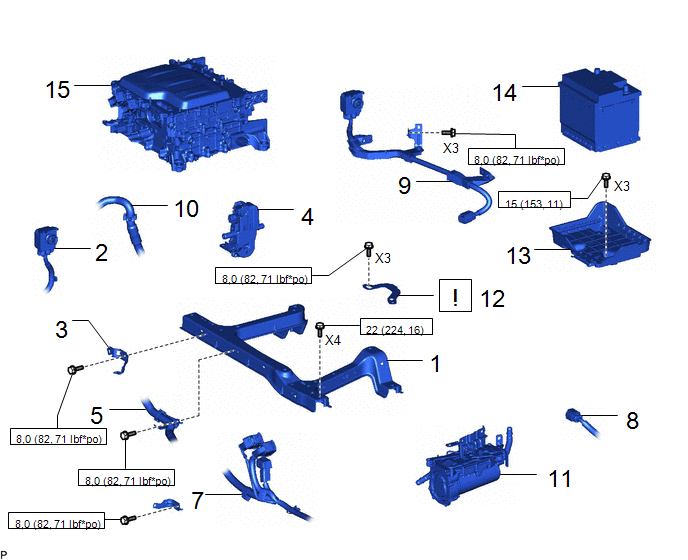

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE CADRE N° 3 |
51025C | - |
- | - |
|
2 | CABLE DE CLIMATISATION HV |
821H2 | - |
- | - |
|
3 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
- | - |
|
4 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
|
5 | DURITE DE DERIVATION D'EAU EV N° 2 |
G9372 | - |
- | - |
|
6 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
- | - |
|
7 | CABLE PRINCIPAL DE COMPARTIMENT MOTEUR |
82115 | - |
- | - |
|
8 | CABLE D'INVERSEUR DE PRISE HV |
821H4B | - |
- | - |
|
9 | CABLE DE CHARGEUR DE BATTERIE EV |
821H5B | - |
- | - |
|
10 | DURITE DE DERIVATION D'EAU EV N° 3 |
G9373 | - |
- | - |
|
11 | SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE |
87101G | - |
- | - |
|
12 | SUPPORT DE TERRE |
G9733 |
|
- | - |
|
13 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
74404A | - |
- | - |
|
14 | BATTERIE AUXILIAIRE |
- | - |
- | - |
|
1,5 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
G9730 | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE CADRE N° 3
Torque:
22 N·m {224 kgf·cm, 16 ft·lbf}
2. REPOSER LE CABLE DE CLIMATISATION HV
3. REPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
4. REPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
Cliquer ici
5. REPOSER LA DURITE DE DERIVATION D'EAU EV N° 2
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
6. REPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
7. REPOSER LE CABLE PRINCIPAL DE COMPARTIMENT MOTEUR
8. REPOSER LE CABLE D'INVERSEUR DE PRISE
9. REPOSER LE CABLE DE CHARGEUR DE BATTERIE EV
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
10. REPOSER LA DURITE DE DERIVATION D'EAU EV N° 3
11. REPOSER LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE
Cliquer ici
12. REPOSER LE SUPPORT DE TERRE

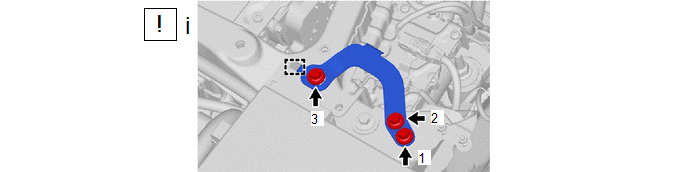

(1) Serrer les 3 boulons en suivant l'ordre indiqué sur le schéma pour reposer le support de terre.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
13. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Torque:
1,5 N·m {153 kgf·cm, 11 in·lbf}
14. REPOSER LA BATTERIE AUXILIAIRE
Cliquer ici
15. REPOSER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE
Cliquer ici
