DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

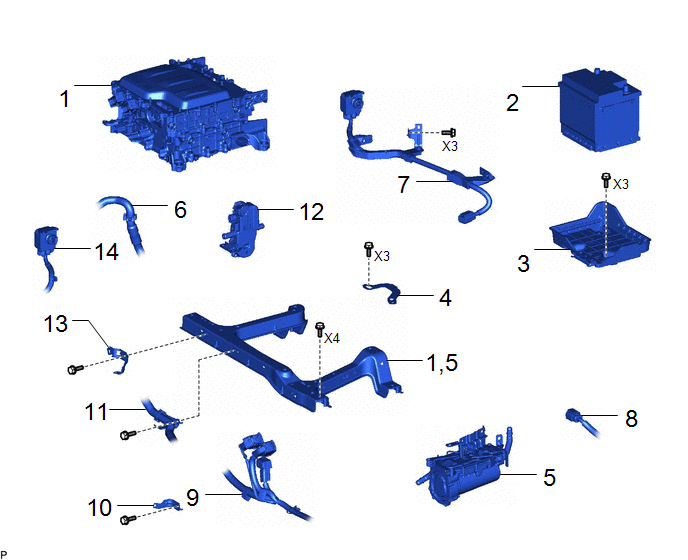

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
G9730 | - |
- | - |
|
2 | BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
74404A | - |
- | - |
|
4 | SUPPORT DE TERRE |
G9733 | - |
- | - |
|
5 | SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE |
87101G | - |
- | - |
|
6 | DURITE DE DERIVATION D'EAU EV N° 3 |
G9373 | - |
- | - |
|
7 | CABLE DE CHARGEUR DE BATTERIE EV |
821H5B | - |
- | - |
|
8 | CABLE D'INVERSEUR DE PRISE HV |
821H4B | - |
- | - |
|
9 | CABLE PRINCIPAL DE COMPARTIMENT MOTEUR |
82115 | - |
- | - |
|
10 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
- | - |
|
11 | DURITE DE DERIVATION D'EAU EV N° 2 |
G9372 | - |
- | - |
|
12 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
|
13 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
- | - |
|
14 | CABLE DE CLIMATISATION HV |
821H2 | - |
- | - |
|
1,5 | SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE CADRE N° 3 |
51025C | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE
Cliquer ici
.gif)
2. DEPOSER LA BATTERIE AUXILIAIRE
Cliquer ici

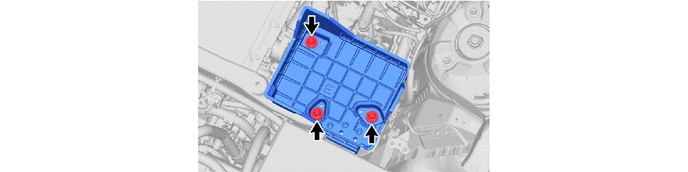

3. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

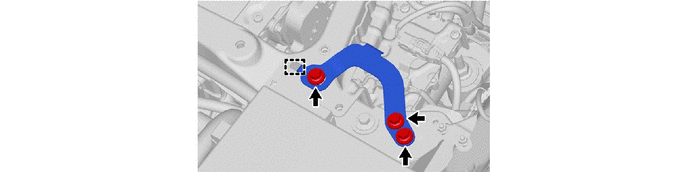

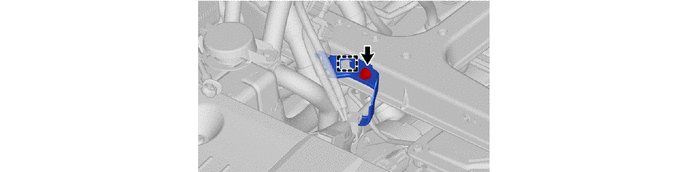

4. DEPOSER LE SUPPORT DE TERRE
5. DEPOSER LE SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE
Cliquer ici

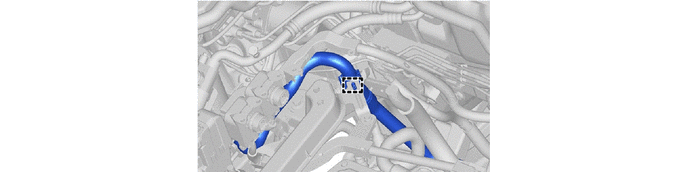

6. DEBRANCHER LA DURITE DE DERIVATION D'EAU EV N° 3

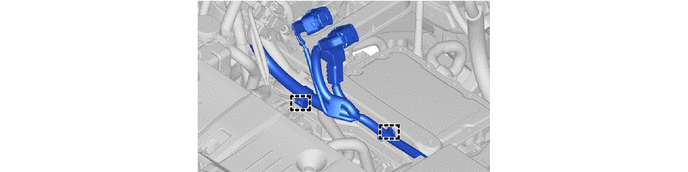

7. DEBRANCHER LE CABLE DE CHARGEUR DE BATTERIE EV

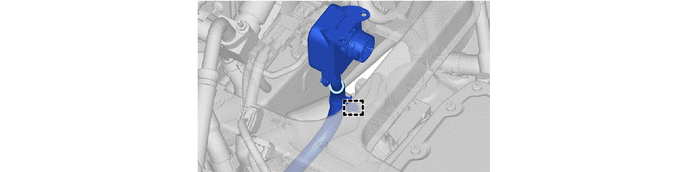

8. DEBRANCHER LE CABLE D'INVERSEUR DE PRISE
9. DEBRANCHER LE CABLE PRINCIPAL DE COMPARTIMENT MOTEUR

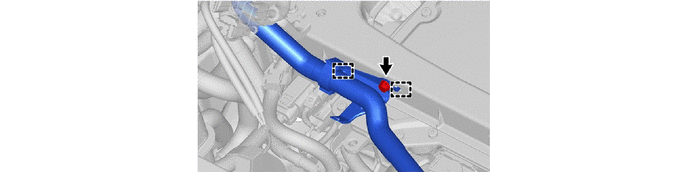

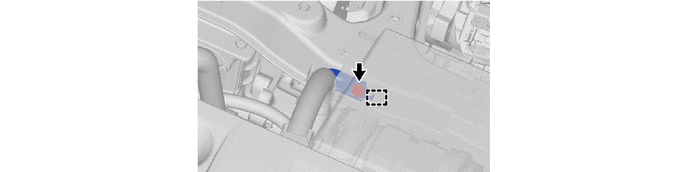

10. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

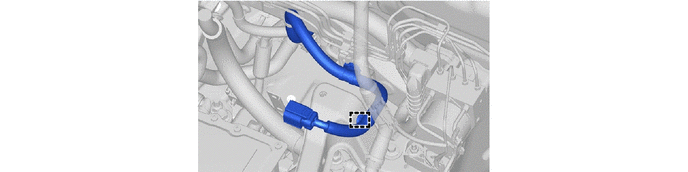

11. DEBRANCHER LA DURITE DE DERIVATION D'EAU EV N° 2
12. DEPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
Cliquer ici

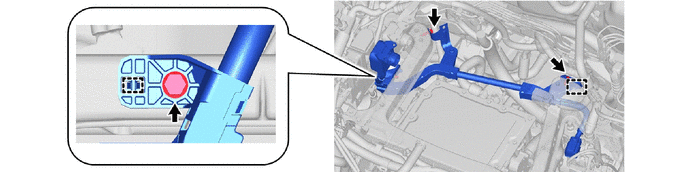

13. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
14. DEBRANCHER LE CABLE DE CLIMATISATION HV

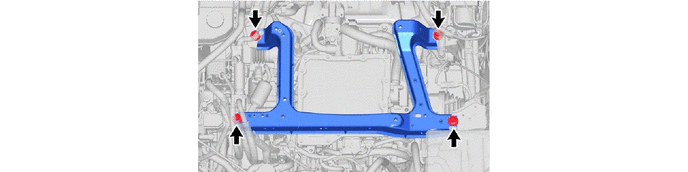

15. DEPOSER LE SOUS-ENSEMBLE DE SUPPORT DE TRAVERSE DE CADRE N° 3
