REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

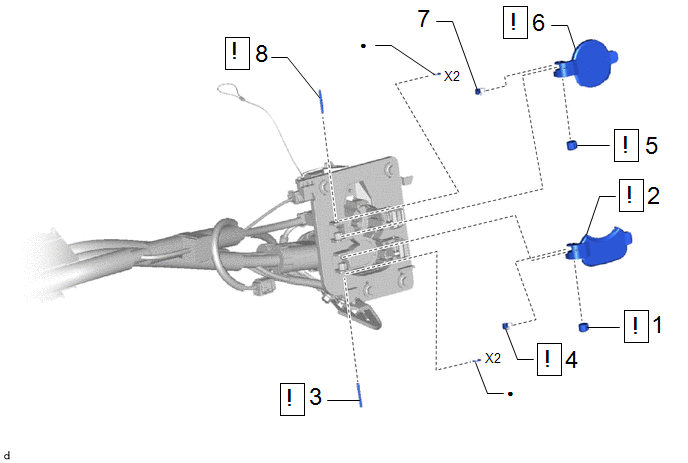

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE INFERIEUR |
- |
|
- | - |
|
2 | CACHE INFERIEUR D'ENTREE DE CHARGE |
- |
|
- | - |
|
3 | AXE DE BOUCHON D'ENTREE DE CHARGE INFERIEUR |
- |
|
- | - |
|
4 | RESSORT DE BOUCHON D'ENTREE DE CHARGE INFERIEUR |
- |
|
- | - |
|
5 | AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR |
- |
|
- | - |
|
6 | CAPUCHON D'ENTREE DE CHARGE SUPERIEUR |
- |
|
- | - |
|
7 | RESSORT DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR |
- | - |
- | - |
|
8 | AXE DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR |
- |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER L'AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE INFERIEUR
|

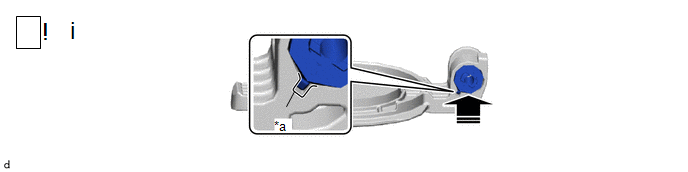

*a | Encoche |
- | - |

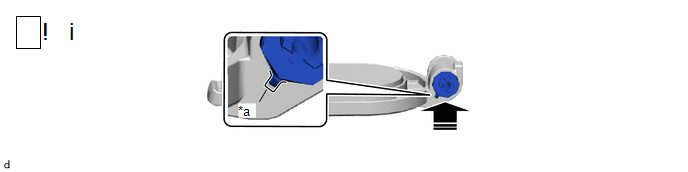

(1) Aligner le bouchon d'entrée de charge inférieur et l'amortisseur de bouchon d'entrée de charge inférieur comme indiqué sur le schéma, puis reposer l'amortisseur de bouchon d'entrée de charge inférieur.
2. REPOSER LE BOUCHON D'ENTREE DE CHARGE INFERIEUR
|
*a | Découpe |
*b | Saillie |

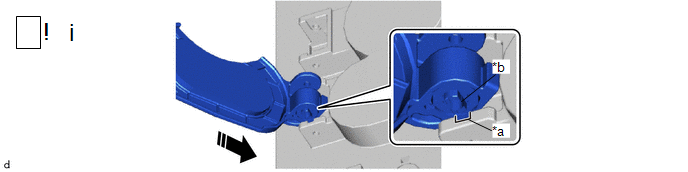

(1) Reposer provisoirement le bouchon d'entrée de charge inférieur.
3. REPOSER L'AXE DE BOUCHON D'ENTREE DE CHARGE INFERIEUR

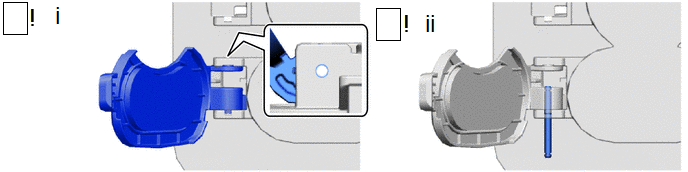

(1) Aligner les orifices du logement et le bouchon d'entrée de charge inférieur, comme indiqué sur le schéma.

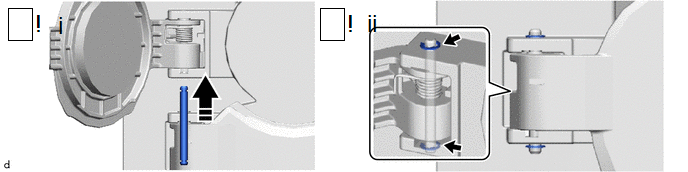

(2) Reposer l'axe comme indiqué sur le schéma.
4. REPOSER LE RESSORT DE BOUCHON D'ENTREE DE CHARGE INFERIEUR
(1) Placer le ressort de bouchon d'entrée de charge inférieur, comme indiqué sur le schéma, et introduire l'axe de bouchon d'entrée de charge inférieur.
(2) Poser 2 anneaux en E neufs.
5. REPOSER L'AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
|
*a | Encoche |
- | - |
(1) Aligner le bouchon d'entrée de charge supérieur et l'amortisseur de bouchon d'entrée de charge supérieur comme indiqué sur le schéma, puis reposer l'amortisseur de bouchon d'entrée de charge supérieur.
6. REPOSER LE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
|
*a | Découpe |
*b | Saillie |

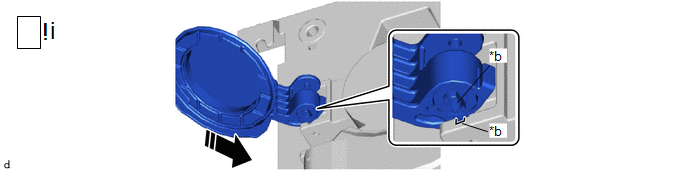

(1) Reposer provisoirement le bouchon supérieur d'entrée de charge.
7. REPOSER LE RESSORT DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR

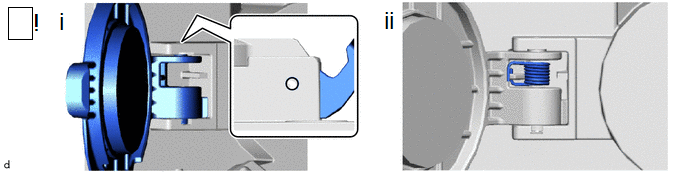

(1) Aligner les orifices du logement et le bouchon d'entrée de charge supérieur, comme indiqué sur le schéma.
(2) Placer le ressort de bouchon d'entrée de charge supérieur.
8. REPOSER L'AXE DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR

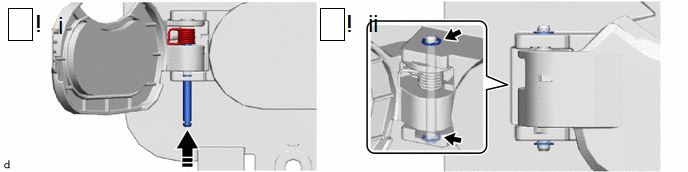

(1) Reposer l'axe de bouchon d'entrée de charge supérieur, comme indiqué sur le schéma.
(2) Poser 2 anneaux en E neufs.
