Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

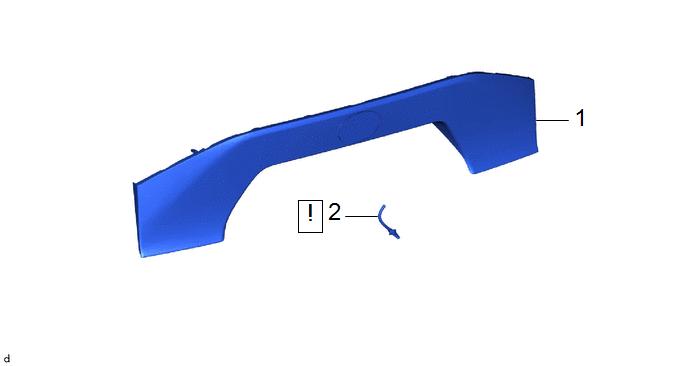

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
|
2 | ENSEMBLE DE GICLEUR DE LAVE-GLACE DE CAMERA N° 1 |
867F0A |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)

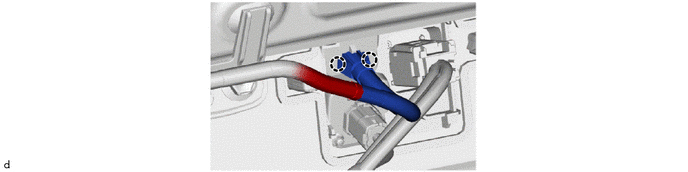

2. DEPOSER L'ENSEMBLE DE GICLEUR DE LAVE-GLACE DE CAMERA N° 1
|
|
REMARQUE: Récupérer le liquide de lave-glace dans un récipient. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

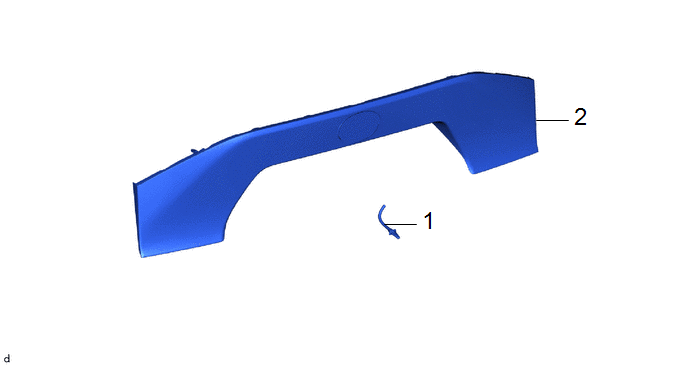

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE GICLEUR DE LAVE-GLACE DE CAMERA N° 1 |
867F0A | - |
- | - |
|
2 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE GICLEUR DE LAVE-GLACE DE CAMERA N° 1
2. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)
