DESCRIPTION
L'obturateur de calandre du sous-ensemble d'obturateur de radiateur peut ne pas fonctionner lorsqu'il encrassé par corps étrangers, de la neige, de la boue, etc., ou lorsqu'il est détérioré par la tension d'alimentation.

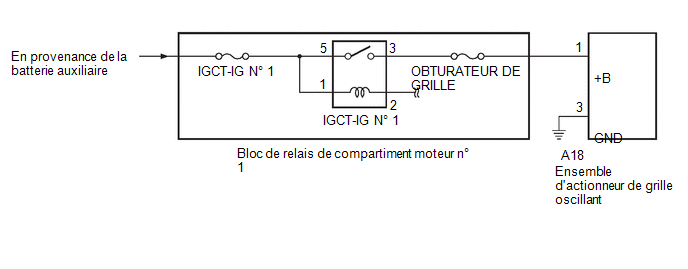

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. | EFFECTUER L'OPERATION UTILITY A L'AIDE DU GTS (SWITCH GRILLE SHUTTER CONTROL MODE) |
(a) En fonction de l'affichage du GTS, mettre la commande d'obturateur de grille du mode Normal au mode Entretien.
Powertrain > EV > Utility|
Affichage du tester |
|---|
|
Switch Grille Shutter Control Mode |
|
| 2. |
VERIFIER L'OBTURATEUR DE CALANDRE (POUR VOIR S'IL Y A DES CORPS ETRANGERS OU DE LA GLACE) |
(a) Vérifier si la zone autour des obturateurs et des tringles de l'obturateur de calandre ne comportent pas de corps étrangers ou de glace.
OK.:
Le sous-ensemble d'obturateur de radiateur est exempts de corps étrangers et de glace.
| NON OK | | PASSER AU POINT 10 |
|
| 3. |
VERIFIER L'ENSEMBLE D'OBTURATEUR DE RADIATEUR (FONCTIONNEMENT D'OBTURATEUR DE CALANDRE) |
(a) Déposer l'ensemble d'obturateur de radiateur.
Cliquer ici

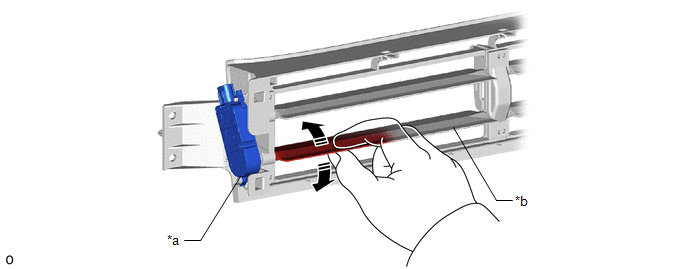

(b) Tout en pinçant les ailettes avec les doigts à l'emplacement indiqué sur le schéma, ouvrir et fermer manuellement l'ensemble d'obturateur de radiateur et vérifier s'il se déplace librement.
CONSEIL:
Si les ailettes sont pincées avec les doigts à l'écart de l'ensemble d'actionneur de calandre basculante, il est possible que la fonction ne soit pas correctement vérifiée.
|
*a | Ensemble d'actionneur de grille oscillant |
*b | Ailette |
OK.:
Le sous-ensemble d'obturateur de radiateur se déplace librement.
(c) Reposer l'ensemble d'obturateur de radiateur.
Cliquer ici
| NON OK | | REMPLACER L'ENSEMBLE D'OBTURATEUR DE RADIATEUR |
|
| 4. |
EFFACER LE DTC |
(a) Supprimer les DTC.
Powertrain > EV > Clear DTCs(b) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
|
| 5. |
VERIFIER DTC |
(a) Vérifier les DTC.
Powertrain > EV > Trouble CodesRésultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC ne sont pas émis. |
OK. |
| Les DTC sont émis. |
NON OK |
| NON OK | | PASSER AU SYSTEME DE COMMANDE HYBRIDE (TABLEAU DES CODES DE DIAGNOSTIC) |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT - ALIMENTATION ELECTRIQUE ET MASSE DE CARROSSERIE) |
| (a) Débrancher le connecteur de l'ensemble d'actionneur de grille oscillante. |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:

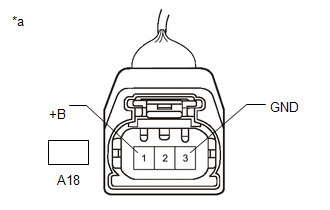

Cliquer sur Location & Routing(A18) Cliquer sur Location & Routing(A18) Cliquer sur Connector(A18) Cliquer sur Connector(A18)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A18-1 (+B) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A18) Cliquer sur Location & Routing(A18) Cliquer sur Connector(A18) Cliquer sur Connector(A18)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A18-3 (GND) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
(d) Brancher le connecteur de l'ensemble d'actionneur de grille oscillante.
| NON OK | | PASSER AU POINT 8 |
|
| 7. |
LIRE LA VALEUR A L'AIDE DU GTS (MODE DE COMMANDE D'OBTURATEUR DE CALANDRE) |
(a) En fonction de l'affichage du GTS, passer la commande d'obturateur de grille du mode d'entretien au mode normal.
Powertrain > EV > Utility|
Affichage du tester |
|---|
|
Switch Grille Shutter Control Mode |
(b) Relever la valeur affichée sur le GTS.
Powertrain > EV > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Grille Shutter Control Mode |
Etat du mode de commande d'obturateur de calandre |
Normal ou entretien | Normal: mode normal Maintenance: mode entretien |
- |
|
Affichage du tester |
|---|
|
Grille Shutter Control Mode |
OK.:
Le message Normal s'affiche.
| SUIVANT | |
FIN CONSEIL: Fonctionnement provisoirement anormal en raison du mode de sécurité (température anormale). |
| 8. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANTE - RELAIS IGCT-IG N° 1) |
(a) Déposer le relais IGCT-IG n° 1 du bloc de relais de compartiment moteur n° 1.
(b) Débrancher le connecteur de l'ensemble d'actionneur de grille oscillante.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A18) Cliquer sur Location & Routing(A18) Cliquer sur Connector(A18) Cliquer sur Connector(A18)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A18-1 (+B) - 3 (support de relais IGCT-IG n° 1) |
Toujours | En dessous de 1 Ω |
|
A18-1 (+B) ou n° 3 (support de relais IGCT-IG n° 1) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
(d) Reposer le relais IGCT-IG n° 1.
(e) Brancher le connecteur de l'ensemble d'actionneur de grille oscillante.
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 9. |
VERIFIER L'ECU DE COMMANDE EV (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
(a) Vérifier le circuit d'alimentation électrique de l'ECU de commande EV.
Cliquer ici
| SUIVANT | | PASSER AU POINT 7 |
| 10. |
RETIRER LES CORPS ETRANGERS OU LA GLACE (NETTOYER L'OBTURATEUR DE CALANDRE) |
(a) Eliminer les corps étrangers et/ou la glace de la zone autour des obturateurs et des tringles de l'obturateur de calandre.
| SUIVANT | | PASSER AU POINT 7 |
