Toyota bZ4X - Manuel de réparation (2021-2024): La fonction de verrouillage à l'ouverture ne fonctionne pas avec la fonction de fermeture et verrouillage

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Antivol / Ouverture Sans Cle / Systeme De Cle Intelligente (pour Fonction D'ouverture) / La fonction de verrouillage à l'ouverture ne fonctionne pas avec la fonction de fermeture et verrouillage

DESCRIPTION

Si la porte de coffre ne se verrouille pas lors de l'utilisation de la fonction de verrouillage et de fermeture de porte de coffre électrique, il peut y avoir un dysfonctionnement au niveau de la communication entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lors de l'utilisation du GTS avec le contacteur d'allumage en position OFF, effectuer les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal de réseau multiplex à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie, puis sélectionner le modèle de véhicule manuellement.
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Le système de clé intelligente (pour fonction d'ouverture) utilise le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section Comment utiliser la rechercher de pannes. Faire une recherche de pannes dans le système de clé intelligente (pour fonction d'ouverture) après s'être assuré que les systèmes de communication fonctionnent correctement.
Cliquer ici
Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
Après une réparation, s'assurer qu'aucun DTC n'est émis.
S'assurer que le sous-ensemble d'émetteur de clé électronique se trouve dans la plage de fonctionnement de la fonction de fermeture et de verrouillage de porte de coffre électrique lors de l'exécution d'une opération de fermeture et de verrouillage de porte de coffre.
Cliquer ici

CONSEIL:

Si la fonction de verrouillage à l'ouverture e fonctionne pas en utilisation la fonction de verrouillage et de fermeture, la cause du dysfonctionnement peut être enregistrée dans la mémoire d'ECU de certification (ensemble d'ECU de clé intelligente).
Si la cause du dysfonctionnement est enregistrée dans les ECU de certification (ensemble ECU de clé intelligente), le tableau suivant permet de vérifier si le dysfonctionnement a été causé par une interférence d'ondes.

Body Electrical > Smart Key > Utility

Affichage du tester
Vehicle Control History (RoB)

PROCÉDURE

1.	VERIFIER L'HISTORIQUE DE COMMANDE DE VEHICULE (RoB)

(a) Sélectionner les menus suivants: Body Electrical / Telematics / Utility / Vehicle Control History (RoB).

Body Electrical > Smart Key > Utility

Affichage du tester
Vehicle Control History (RoB)

Historique de fonctionnement d'ouverture automatique à distance (Ouverture/Fermeture)

Nom du paramètre	Contenu
Signal de fermeture et verrouillage de porte de coffre	L'ECU de certification (ensemble d'ECU de clé intelligente) a confirmé le signal de fermeture et de verrouillage de porte de coffre.

Verrouillage à l'ouverture automatique (Inactif)

Nom du paramètre	Contenu
La fonction de fermeture et de verrouillage de la porte de coffre électrique ne fonctionne pas (clé détectée à l'intérieur du véhicule)	La fonction de fermeture et de verrouillage de la porte de coffre électrique n'a pas fonctionné à cause du sous-ensemble d'émetteur de clé électronique qui se trouvait dans l'habitacle.
La fonction de fermeture et de verrouillage de la porte de coffre électrique ne fonctionne pas (contacteur d'alimentation avec IG ou ACC activé)	La fonction de fermeture et de verrouillage de la porte de coffre électrique n'a pas fonctionné à cause du contacteur d'allumage mis en position ON ou ACC.
La fonction de fermeture et de verrouillage de la porte de coffre électrique ne fonctionne pas (les conditions de fonctionnement ne sont pas remplies)	La fonction de fermeture et de verrouillage de la porte de coffre électrique n'a pas fonctionné car les conditions de fonctionnement n'ont pas été remplies.

Résultat:

Résultat	Passer au point
Aucun code émis	A
Le "Signal de fermeture et de verrouillage de porte de coffre" est émis	B
Le message "No PBD Lock or Close Operation (Key Detected Inside Vehicle)" est émis.	C
Le message "No PBD Lock or Close Operation (Power Switch on (IG) or on (ACC))" est émis.
Le message "No PBD Lock or Close Operation (Operation Conditions Not Met)" est émis.

PASSER AU POINT 4

VERIFIER LA FONCTION DE FERMETURE ET DE VERROUILLAGE DE PORTE DE COFFRE ELECTRIQUE

2.	VERIFIER SI UN DTC EST EMIS

(a) Vérifier les DTC.

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC ne sont pas émis	A
Les DTC sont émis	B

PASSER AU TABLEAU DES CODES DE DIAGNOSTIC

3.	VERIFIER SI UN DTC EST EMIS

(a) Vérifier les DTC.

Body Electrical > Back Door > Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC ne sont pas émis	A
Les DTC sont émis	B

PASSER AU SYSTEME DE PORTE DE COFFRE ELECTRIQUE

4.	VERIFIER LA FONCTION DE FERMETURE ET VERROUILLAGE DE PORTE DE COFFRE ELECTRIQUE

(a) Ouvrir la porte de coffre avec le sous-ensemble d'émetteur de clé électronique à l'extérieur du véhicule.

(b) Tout en étant muni du sous-ensemble d'émetteur de clé électronique, enfoncer deux fois le contacteur de commande de porte de coffre électrique et s'assurer que la porte de coffre se ferme automatiquement, puis se verrouille.

CONSEIL:

Si le contacteur de commande de porte de coffre électrique est enfoncé par la main qui porte également le sous-ensemble d'émetteur de clé électronique, ce dernier peut ne pas être détecté comme se trouvant dans la zone de détection extérieure, et la fonction de fermeture et de verrouillage de porte de coffre électrique peut ne pas fonctionner.

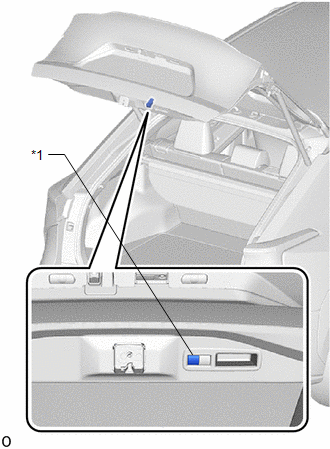

*1	Contacteur de commande de porte de coffre électrique

Résultat:

Résultat	Passer au point
La fonction de fermeture et de verrouillage de porte de coffre fonctionne normalement	A
La fonction de fermeture et verrouillage de porte de coffre ne fonctionne pas normalement	B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

5.	VERIFIER L'HISTORIQUE DE COMMANDE DE VEHICULE (RoB)

(a) Sélectionner les menus suivants: Body Electrical / Telematics / Utility / Vehicle Control History (RoB).

Body Electrical > Smart Key > Utility

Affichage du tester
Vehicle Control History (RoB)

Historique de fonctionnement d'ouverture automatique à distance (Ouverture/Fermeture)

Nom du paramètre	Contenu
Signal de fermeture et verrouillage de porte de coffre	L'ECU de certification (ensemble d'ECU de clé intelligente) a confirmé le signal de fermeture et de verrouillage de porte de coffre.

Verrouillage à l'ouverture automatique (Inactif)

Nom du paramètre	Contenu
La fonction de fermeture et de verrouillage de la porte de coffre électrique ne fonctionne pas (clé détectée à l'intérieur du véhicule)	La fonction de fermeture et de verrouillage de la porte de coffre électrique n'a pas fonctionné à cause du sous-ensemble d'émetteur de clé électronique qui se trouvait dans l'habitacle.
La fonction de fermeture et de verrouillage de la porte de coffre électrique ne fonctionne pas (contacteur d'alimentation avec IG ou ACC activé)	La fonction de fermeture et de verrouillage de la porte de coffre électrique n'a pas fonctionné à cause du contacteur d'allumage mis en position ON ou ACC.
La fonction de fermeture et de verrouillage de la porte de coffre électrique ne fonctionne pas (les conditions de fonctionnement ne sont pas remplies)	La fonction de fermeture et de verrouillage de la porte de coffre électrique n'a pas fonctionné car les conditions de fonctionnement n'ont pas été remplies.

Résultat:

Résultat	Passer au point
Aucun code émis	A
Le "Signal de fermeture et de verrouillage de porte de coffre" est émis	A
Le message "No PBD Lock or Close Operation (Key Detected Inside Vehicle)" est émis.	B
Le message "No PBD Lock or Close Operation (Power Switch on (IG) or on (ACC))" est émis.
Le message "No PBD Lock or Close Operation (Operation Conditions Not Met)" est émis.

PASSER AU SYSTEME DE PORTE DE COFFRE ELECTRIQUE

VERIFIER LA FONCTION DE FERMETURE ET DE VERROUILLAGE DE PORTE DE COFFRE ELECTRIQUE
