DESCRIPTION
En fonction des conditions de fonctionnement, l'ECU de porte du réseau multiplex fait retentir le signal sonore et transmet un signal de clignotement des feux de détresse à l'ensemble de combiné d'instruments.

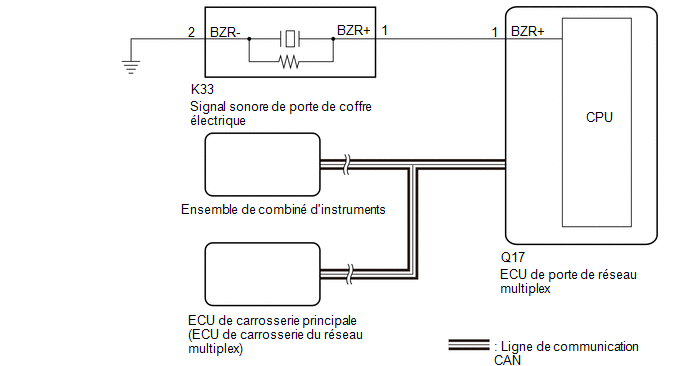

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. | VERIFIER LE FONCTIONNEMENT |
(a) Actionner la porte de coffre électrique et s'assurer que le signal sonore et les feux de détresse fonctionnent.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Les feux de détresse ne s'allument pas |
A |
| Le signal sonore de porte de coffre électrique ne fonctionne pas |
B |
| B |
| PASSER AU POINT 6 |
|
| 2. |
VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES A DISTANCE (FONCTION DE REPONSE AUTOMATIQUE DES FEUX DE DETRESSE) |
(a) Vérifier le fonctionnement du verrouillage de porte à distance.
Cliquer ici
OK.:
La fonction de réponse automatique des feux de détresse fonctionne normalement.
| NON OK | | PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES A DISTANCE |
|
| 3. |
REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX |
(a) Remplacer provisoirement l'ECU de porte de réseau multiplex par une ECU neuve ou fonctionnant normalement.
Cliquer ici
|
| 4. |
INITIALISER L'ECU DE PORTE DE RESEAU MULTIPLEX |
(a) Effectuer l'initialisation d'ECU de porte de réseau multiplex.
Cliquer ici
|
| 5. |
VERIFIER LE SYSTEME DE PORTE DE COFFRE ELECTRIQUE |
(a) S'assurer que les feux de détresse de la porte de coffre électrique fonctionnent normalement.
Cliquer ici
OK.:
Les feux de détresse de la porte de coffre électrique fonctionnent normalement.
| OK. | | FIN (L'ECU DE PORTE DE RESEAU MULTIPLEX ETAIT DEFECTUEUSE) |
| NON OK | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
| 6. |
VERIFIER LES CONDITIONS DE FONCTIONNEMENT DU VEHICULE |
(a) Personnalisation à l'aide du GTS.
Fonctionnement PSD & PBD|
Affichage du tester | DESCRIPTION |
Par défaut | Réglage |
ECU |
|---|---|---|---|---|
| PBD Buzzer Function |
Etat du signal sonore de porte de coffre électrique |
OFF | $00:OFF,$01:ON |
ECU de porte de réseau multiplex |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
L'élément de personnalisation est en position "ON" |
A |
| L'élément de personnalisation est en position "OFF" |
B |
| B |
| EFFECTUER LA PERSONNALISATION DES REGLAGES |
|
| 7. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS |
(a) Effectuer l'Active Test en suivant les indications du GTS.
Body Electrical > Back Door > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
PBD Buzzer (Small Volume) |
Son du signal sonore de porte de coffre électrique (volume faible) |
START | - |
|
PBD Buzzer (Middle Volume) |
Son du signal sonore de porte de coffre électrique (volume moyen) |
START | - |
|
PBD Buzzer (Large Volume) |
Son du signal sonore de porte de coffre électrique (volume élevé) |
START | - |
|
Affichage du tester |
|---|
|
PBD Buzzer (Small Volume) |
|
Affichage du tester |
|---|
|
PBD Buzzer (Middle Volume) |
|
Affichage du tester |
|---|
|
PBD Buzzer (Large Volume) |
OK.:
Le signal de l'avertisseur sonore de porte de coffre électrique retentit.
| OK. | | REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX |
|
| 8. |
VERIFIER L'ECU DE PORTE DE RESEAU MULTIPLEX |
(a) Débrancher le connecteur K33 du signal sonore de porte de coffre électrique.
(b) Effectuer l'Active Test en suivant les indications affichées sur le GTS.
Body Electrical > Back Door > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
PBD Buzzer (Middle Volume) |
Son du signal sonore de porte de coffre électrique (volume moyen) |
START | - |
|
Affichage du tester |
|---|
|
PBD Buzzer (Middle Volume) |

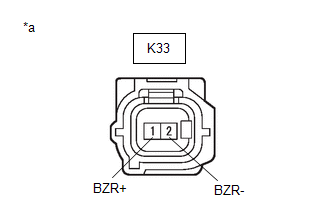

| (c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Cliquer sur Location & Routing(K33) Cliquer sur Location & Routing(K33) Cliquer sur Connector(K33) Cliquer sur Connector(K33)
|
|
| OK. | | REMPLACER LE SIGNAL SONORE DE PORTE DE COFFRE ELECTRIQUE |
|
| 9. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL SONORE D'ALERTE PORTE DE COFFRE ELECTRIQUE - ECU DE RESEAU MULTIPLEX ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur K33 du signal sonore de porte de coffre électrique.
(b) Débrancher le connecteur Q17 de l'ECU de porte de réseau multiplex.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K33,Q17) Cliquer sur Location & Routing(K33,Q17) Cliquer sur Connector(K33) Cliquer sur Connector(K33) Cliquer sur Connector(Q17) Cliquer sur Connector(Q17)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K33-1 (BZR+) - Q17-1 (BZR+) |
Toujours | En dessous de 1 Ω |
|
K33-2 (BZR-) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
|
K33-1 (BZR+) ou Q17-1 (BZR+) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| OK. | | REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
